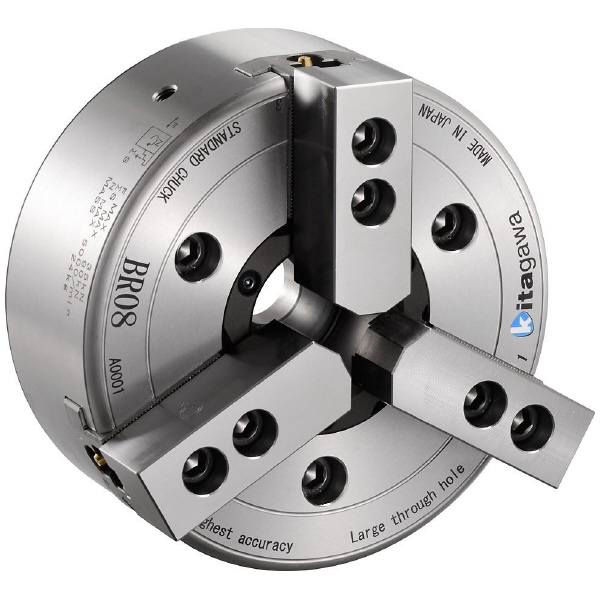

高精度大貫通穴径中空パワーチャック　ＢＲ０５

商品アイコンについて
  • 型番：BR05
  • 発注コード：BKUMC
  • メーカー商品コード：9011819000
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \282,000
　
注文単位 1個

  • ※10/30 23:30 時点の情報です

用途 ―
商品説明
  • 高精度大貫通穴径中空パワーチャック。
  • 常識を覆す次世代の標準チャック。

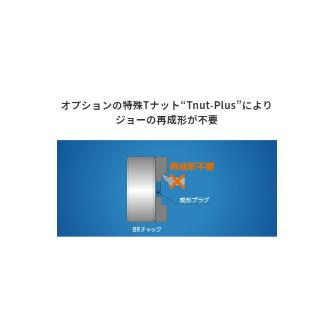

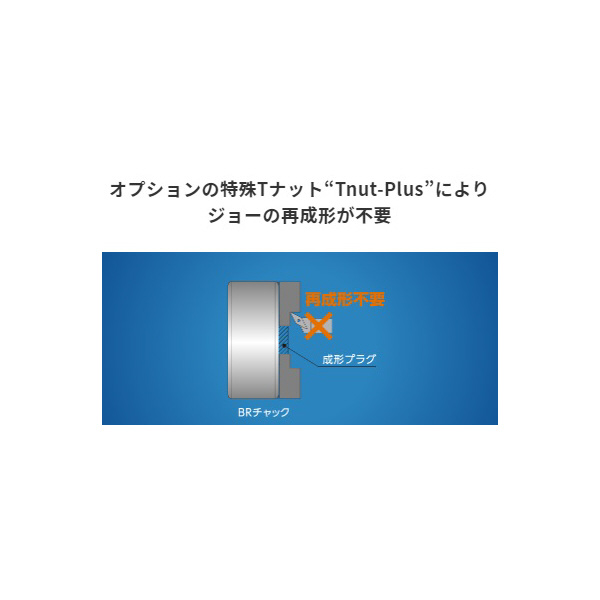

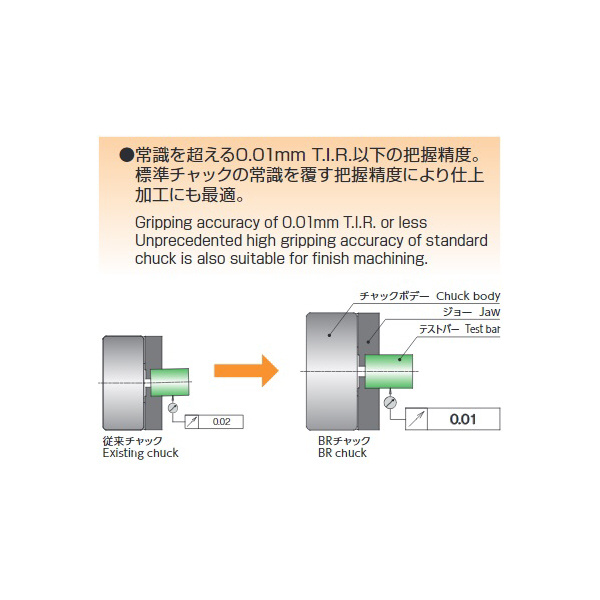

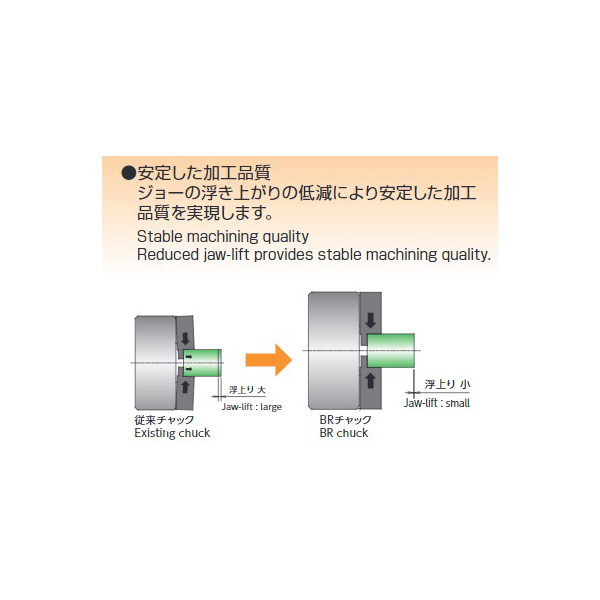

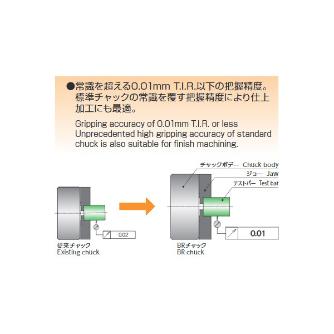

  • ジョー成形直後の把握精度0.01mmT.I.R.以下。
商品スペック

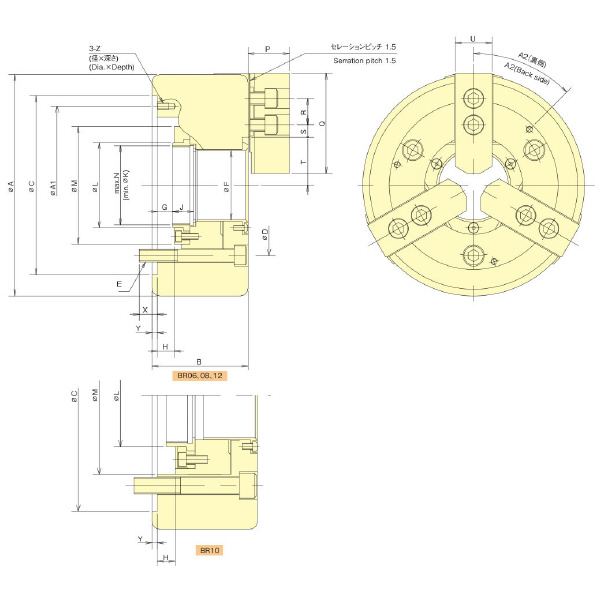

  • 寸法A(mm)：135
  • 寸法B(mm)：60
  • 寸法C(mm)：110(H6)
  • 寸法D(mm)：82.6
  • 寸法E(mm)：3-M10
  • 寸法F(mm)：33
  • 寸法G(mm)：1( max.)/-9( min.)
  • 寸法H(mm)：10( max.)/0( min.)
  • 寸法J(mm)：20
  • 寸法K(mm)：12
  • 寸法L(mm)：45
  • 寸法M(mm)：68.7
  • 寸法N(mm)：M40x1.5(max.)
  • 寸法P(mm)：26
  • 寸法Q(mm)：54
  • 寸法R(mm)：14
  • 寸法S(mm)：20.75( max.)/4.25( min.)
  • 寸法T(mm)：26.6( max.)/23.9( min.)
  • 寸法U(mm)：23
  • 寸法V(mm)：1.8
  • 寸法W(mm)：10
  • 寸法X(mm)：15
  • 寸法Y(mm)：4
  • 寸法Z(mm)：M6x12
  • 寸法A1(mm)：96
  • 寸法A2(°)：30
  • 貫通穴径(mm)：33
  • 把握径(mm)：135(Max.) /7(Min.)
  • ジョーストローク(直径)(mm)：5.4
  • プランジャストローク(mm)：10
  • 最高回転速度(min-1)：8000
  • 許容最大入力(kN)：16.6
  • 最大静的把握力(kN)：36
  • 最高回転時の動的把握力(kN)：15.5
  • 質量(kg)：6.2
  • 慣性モーメント(kg・m2)：0.015
  • 適合シリンダ：F0933H
  • 許容最大油圧力(MPa)：3.3
  • 適合ジョー：SJ05N1
注意事項
  • ドロ-ナットのねじは未加工です。
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
  • 質量・慣性モーメントは取付ボルト、ソフトジョーを含んだもので、マスタージョー位置はストローク中央、ソフトジョー位置は外形図に取り付け位置として計算しています。
内容品・付属品 ―
原産国 ―
特記事項 ―
