津田駒工業（株） NC円テーブル マルチスピンドルモデル RWM ＮＣ円テーブル　多軸 RWM-320R-3 PL
津田駒工業（株） NC円テーブル マルチスピンドルモデル RWM ＮＣ円テーブル　多軸 RWM-320R-3 PL
津田駒工業（株）

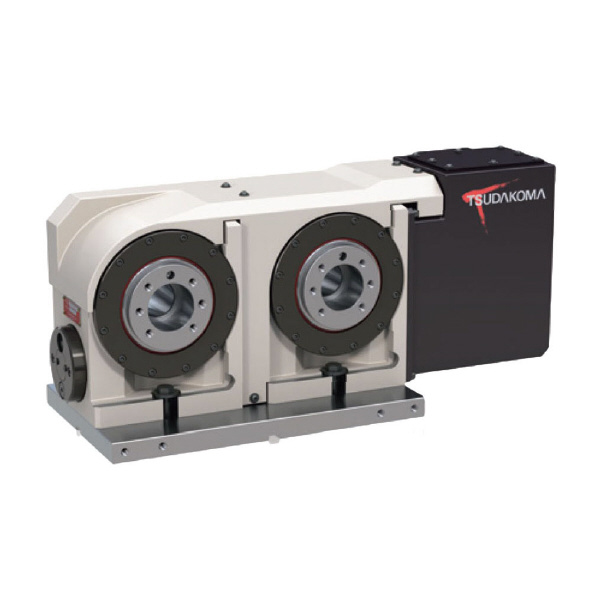

ＮＣ円テーブル　多軸　ＲＷＭ－３２０Ｒ－３　ＰＬ

  • 新着
商品アイコンについて
  • 型番：RWM-320R-3 PL
  • 発注コード：BKSKV
  • メーカー商品コード：RWM-320R-3 PL
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1台

  • ※9/16 23:30 時点の情報です

用途 ―
商品説明
  • 多数個ワーク取りのできる高生産性対応モデル。
  • シリーズ最小のRWM-160は、ドリリング、タッピングマシンのニーズをとらえた最速モデルです。
商品スペック
  • スピンドル直径(mm)：φ180h7
  • テーブル直径(mm)：φ320(オプション)
  • スピンドル軸間距離(mm)：400 or 500
  • センタハイト(mm)：210
  • センター穴(mm)：φ115H7(口元)/φ85(貫通)
  • ガイドブロック幅(mm)：18h7
  • サーボモータ(FANUCの場合)：αiF8
  • 軸数：3軸
  • モータ軸換算イナーシャ(×10-3kg・m2)：1.61(最小軸間ピッチ仕様時)
  • 製品重量(kg)：600(最小軸間ピッチ仕様・ベース付属時)
  • 減速比：1/120
  • 最高回転速度(min-1)：16.6(モータ3000min-1時)
  • クランプ方式：空圧
  • クランプトルク(N・m)：1500(空圧0.49MPa投入時)
  • 割出精度(s)：20(累積)
  • 許容積載質量(kg)：175(テールストック使用時350)
  • 許容負荷［F］(N)：24800(テーブルクランプ時)
  • 許容負荷［F×L］(N・m)：1500/4700(テーブルクランプ時)
  • 許容ワークイナーシャ(kg・m2)：4.48(1軸あたり)

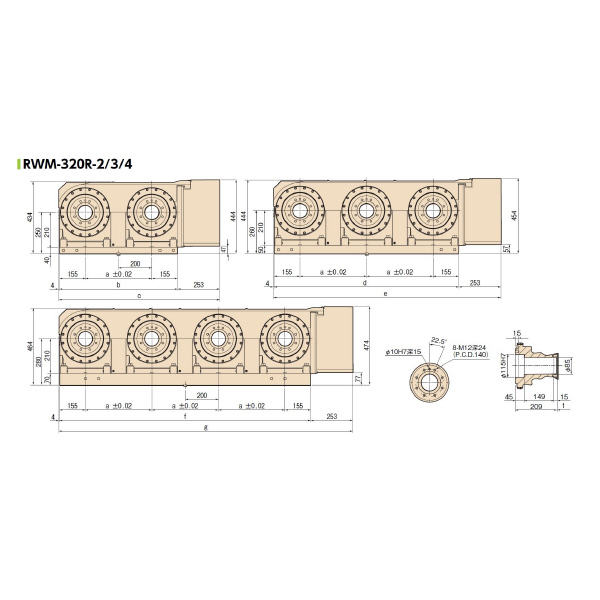

  • a(mm)：500
  • b(mm)：810
  • c(mm)：1067
  • d(mm)：1310
  • e(mm)：1567
  • f(mm)：1810
  • g(mm)：2067
注意事項
  • 外観寸法はFANUC仕様です。他メーカーモータ仕様の場合、寸法が大きくなることがあります。
内容品・付属品 ―
原産国 ―
特記事項 ―
