ＴＨＫ（株） LMガイド SRS9 ＬＭガイド SRS9WMUU+50LM-2
ＴＨＫ（株） LMガイド SRS9 ＬＭガイド SRS9WMUU+50LM-2
ＴＨＫ（株） LMガイド SRS9 ＬＭガイド SRS9WMUU+50LM-2
ＴＨＫ（株）

ＬＭガイド　ＳＲＳ９ＷＭＵＵ＋５０ＬＭ－２

商品アイコンについて
  • 型番：SRS9WMUU+50LM-2
  • 発注コード：BKOHH
  • メーカー商品コード：SRS9WMUU+50LM-2
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \11,850
　
注文単位 1個

  • ※9/15 23:20 時点の情報です

用途 ●IC・LSI製造装置●ハードディスクドライブ●OA機器のスライド部●ウェハ搬送装置●プリント基板組立テーブル●医療機器●電子顕微鏡の電子機器●光学ステージ●ステッパ●プロッタ装置●ICボンダの送り機構●検査装置
商品説明

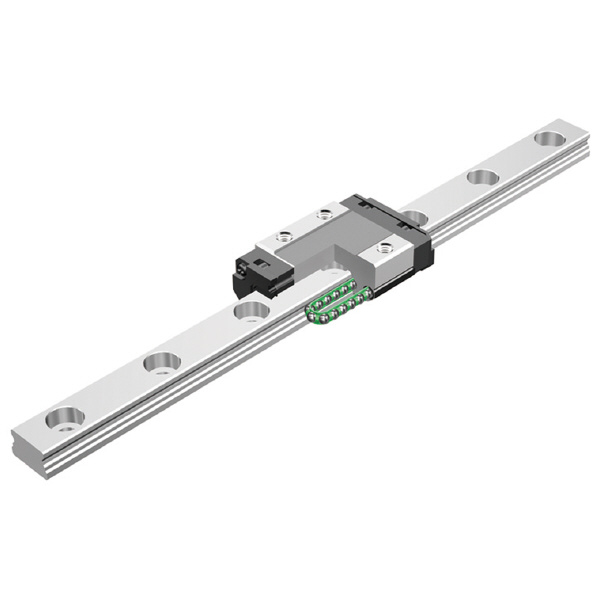

  • ボールリテーナ入りLMガイドSRS形はコンパクトボディの中に2条の転動面を設けた構造で、各方向の荷重を受けられ、省スペースが要求される箇所、モーメントが作用する箇所などにも1軸で使用できます。
  • ボールリテーナの採用によりボールの相互摩擦がないので、高速性に優れ、低騒音・好音質・長寿命・長期メンテナンスフリーを実現しました。
  • ボールリテーナによりボール同士の相互摩擦がなくなり、グリース保持力が向上するので、発塵が低減されます。また、LMブロックとLMレールに防錆効果の高いステンレス鋼を採用しています。
  • LMレール断面高さは低く抑えており、左右ボール1条列のコンパクトな構造なので、省スペース部への取付けが可能です。
  • LMブロックの一部(ボール逃げ穴まわり等)をインサート成形により樹脂材で形成しているので、軽量化された低慣性タイプです。
  • SRS-M形に対して、LMブロック全長(L)を長くし、幅(W)を広げ、定格荷重と許容モーメントを大きくしたタイプです。
商品スペック
  • 1軸に組合わせるLMブロックの個数(個)：1
  • 防塵用記号：エンドシール
  • ラジアルすきま(μm)：‐2～＋2
  • LMレール長さ(mm)：50
  • 精度記号：並級
  • LMレール：ステンレス鋼
  • 同一平面に使用される軸数：2

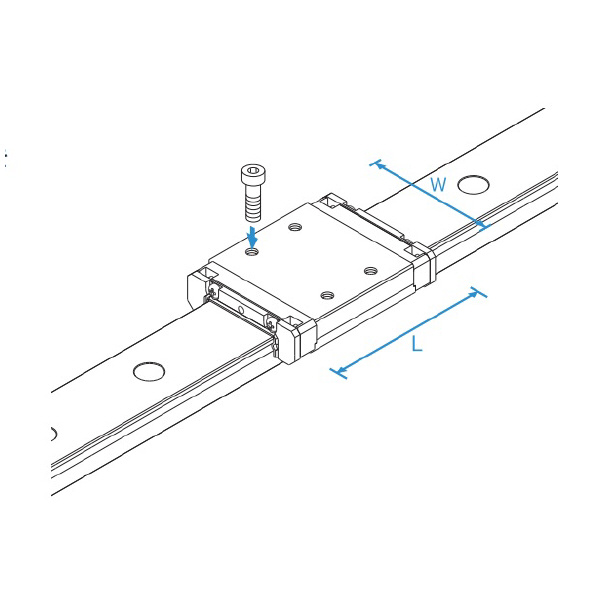

  • 外形寸法(mm)：12×30×39(高さ(M)×幅(W)×長さ(L))

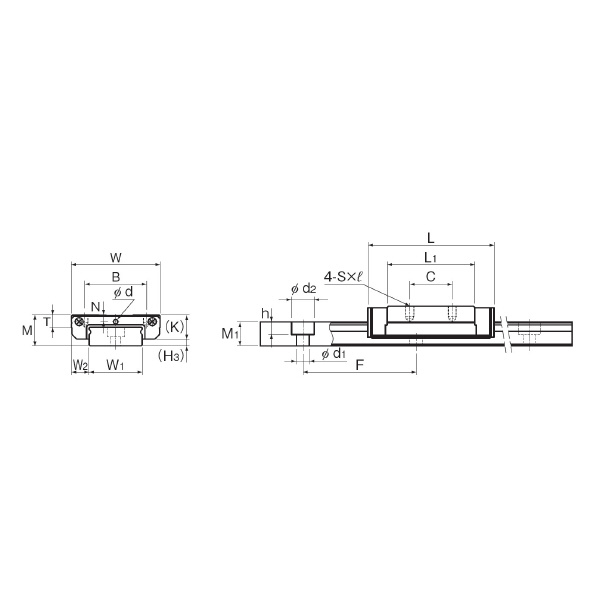

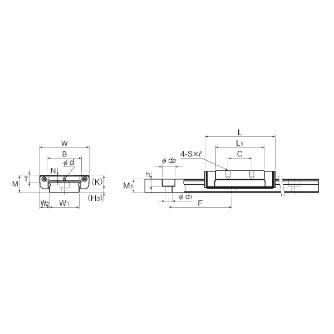

  • LMブロック寸法(mm)：21(B)/12(C)/M3×2.8(S×l)/27(L1)/4.9(T)/9.1(K)/2.3(N)/1.6(給脂穴(d))
  • H3(mm)：2.9
  • LMレール寸法(mm)：18(幅W1)/6(W2)/7.5(高さM1)/30(ピッチF)/3.5×6×4.5(d1×d2×h)/1430(長さ(Max))
  • 基本定格荷重(kN)：3.29(C)/3.34(C0)
  • 静的許容モーメント(N・m)：【MA】14(1個)/78.6(2個密着)【MB】16.2(1個)/91(2個密着)【MC】31.5(1個)
  • LMブロック質量(kg/個)：0.031
  • LMレール質量(kg/m)：1.01
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
