ダイキン工業（株）

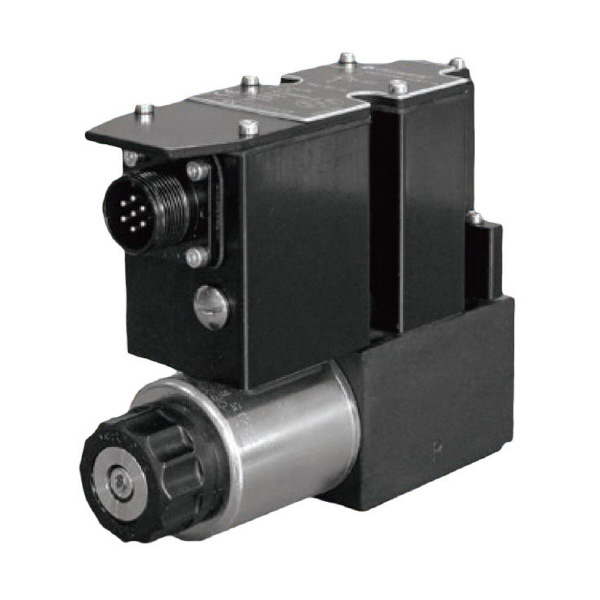

ドライバ搭載形電磁比例リリーフ弁　ＪＲＰ－Ｇ０２－０２－４０－Ａ

商品アイコンについて
  • 型番：JRP-G02-02-40-A
  • 発注コード：BKNPY
  • メーカー商品コード：JRP-G02-02-40-A
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \343,000
　
注文単位 1個

  • ※9/13 23:20 時点の情報です

用途 ―
商品説明
  • JRP-Aは直動形電磁比例パイロットリリーフ弁です。リリーフ弁や減圧弁などのパイロット弁として使用し、入力電圧に比例した圧力制御が行えます。
  • 圧力制御範囲はJRP-Aが5種類あり、 最大35MPaの高圧に対応しています。
  • 搭載ドライバはサイズごとに最適なパラメータが設定されており、制御用機器と接続するだけで優れた性能と高い再現性を実現します。
  • 電気接続はコネクタ(6Pin＋PE)を採用しており、制御用機器と簡単に接続が可能です。
商品スペック
  • 適合流体：りん酸エステル系作動油
  • 種類：電磁比例パイロットリリーフ弁
  • 接続方法：ガスケット取付形
  • 呼び径：1/4
  • 圧力調整範囲(MPa)：0.09～2.5
  • デザイン番号：40
  • ドライバ：ドライバ搭載形
  • 最高使用圧力(Pポート)(MPa)：35
  • 許容背圧(Tポート)(MPa)：0.2
  • 定格流量(L/min)：1
  • 最大流量(L/min)：2
  • 最小流量(L/min)：-
  • 繰り返し再現性/ヒステリシス(％)：±1以下/5以下
  • ステップ応答(ms)：60(指令0→100%)/20(指令100→0%)
  • 電源電圧/消費電力：DC24V(19～30)/リップル最大3Vpp
  • 消費電力(VA)：25
  • 使用周囲温度(℃)：-5～60
  • 使用周囲湿度(％)：90以下(結露なきこと)
  • 入力指令/モニタ信号(V)：DC0～10
  • 接続(コネクタ)：6 pin+PE(MIL-C-5015-G-DIN EN 175201-804)
  • 電源線(mm2)：1.0(ケーブル長さ20m以下)
  • 電源線(mm2)：1.5(ケーブル長さ40m以下)
  • 信号線(mm2)：0.5

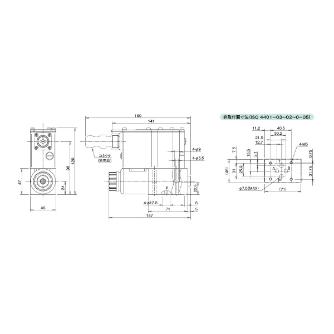

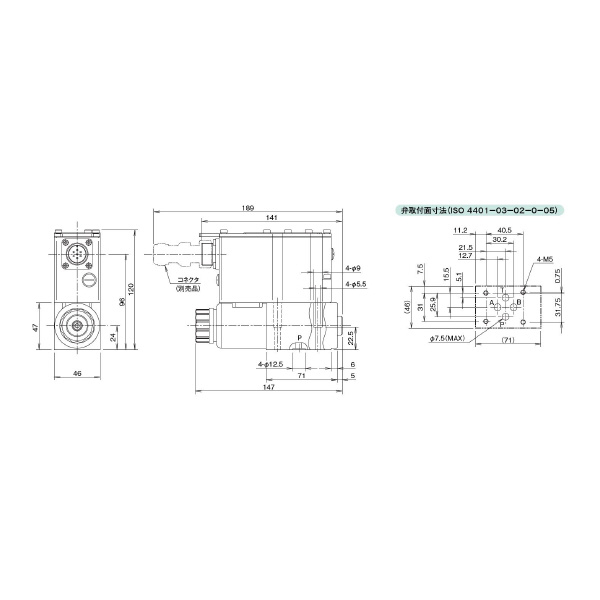

  • 取付寸法：ISO 4401-03-02-0-05
  • 質量(kg)：2
