小倉クラッチ（株）

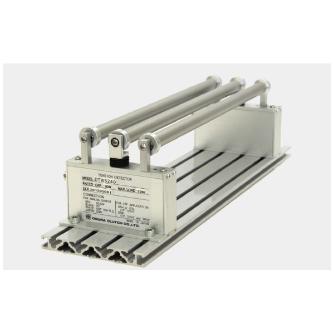

フィードバック用張力検出器　ＤＴＷ６２６０

  • 新着
商品アイコンについて
  • 型番：DTW6260
  • 発注コード：BKNLV
  • メーカー商品コード：26033800
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \275,500
　
注文単位 0個

  • ※8/01 23:30 時点の情報です

用途 ●シートなどの幅広ワークの定張力制御
商品説明
  • DTW型張力検出器は、シート状対象物の走行中の張力を検出します。
  • 専用コントローラと通信してフィードバック制御を行うための検出器としての用途にご使用いただけます。
  • 検出ローラと基準ローラを標準装備した一体構造を採用しました。換算や校正作業が不要で、設置が容易です。
  • 専用の CTF 型張力コントローラとデジタル通信するので、ノイズの影響を受けにくく、安定した出力が得られます。
  • 2台の張力検出ユニットと幅広ローラで構成し、各種幅広ワークの張力検出が可能です。
  • 過負荷に対する耐久性を向上させ、無調整で使用できるので工場ライン内での使用を可能にしました。設置をするとき、使用中を含めて調整は必要ありません。
  • 機械的な誤差を、内蔵するマイコンが補正する方式を採用したので、高精度ながら低コストの張力検出が可能になりました。
  • 使用設備に合せて、2m・5m・10m の ケーブル長さを選択可能です。
商品スペック
  • 定格容量(R.C.)：20N
  • 応答性：10Hz以上
  • 許容過負荷：40N
  • 被検出物速度(m/分)：0～250(被検出物の物性により制限される場合があります)
  • 検出ローラ変位量(mm)：1.3(最大)
  • 取付：取付面が下向き、かつ水平
  • 質量(kg)：5.2以下
  • 使用周囲温湿度(℃/％RH)：10～40/25～85(結露および氷結しないこと)
  • 保存温湿度(℃/％RH)：ー10～85/25～90(結露および氷結しないこと)
  • 接続ケーブル：CTF接続ケーブル
  • ワーク幅(mm)：600(最大)

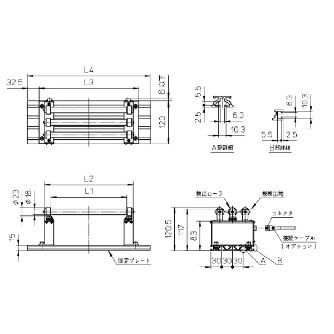

  • 寸法L1(mm)：610
  • 寸法L2(mm)：645
  • 寸法L3(mm)：675
  • 寸法L4(mm)：740
注意事項
  • 張力検出器本体と接続ケーブル(使用本数:2本)を一対でご注文下さい。
  • 接続ケーブルは、CTF 接続ケーブルを選択して下さい。アナログ出力ケーブルは組み合わせることができませんので注意してください。
  • 接続にはオプションのCTF 接続ケーブル以外を使用しないでください。
  • 高圧線、動力線が出力ケーブルの近くを通る時は、誤動作や破損を防止するため、単独金属配管を行って下さい。
内容品・付属品 ―
原産国 ―
特記事項 ―
