（株）ナベヤ

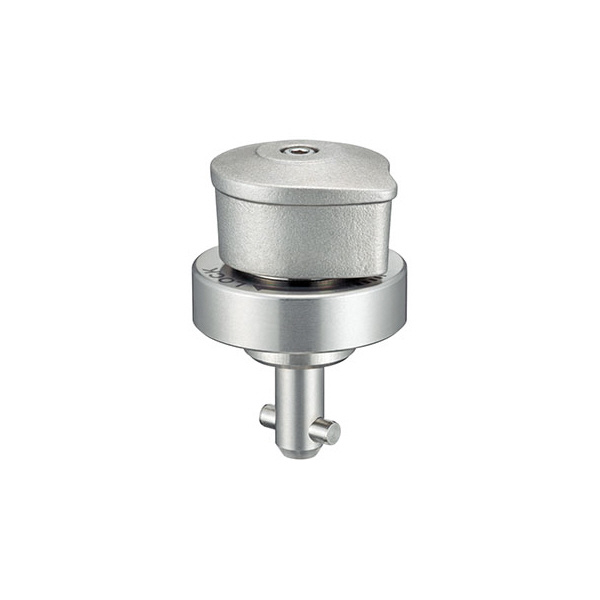

クイックターンクランプ　ＱＴ０５Ｓ－Ｃ

商品アイコンについて
  • 型番：QT05S-C
  • 発注コード：BKJEH
  • メーカー商品コード：167500
  • JANコード：4904115283326
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \6,300
　
注文単位 1個

  • ※9/14 23:20 時点の情報です

用途 ―
商品説明
  • 案内性に優れたテーパー形状で挿入時に差し込みやすくなっています。
  • 対照配置の取付位置により取付間違いを防止します。
  • 低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます。
商品スペック
  • 商品タイプ：低発塵グリス塗布品
  • 外径(mm)：25
  • 全高(mm)：37.5
  • ピン径(mm)：φ5
  • 適合プレート厚み(mm)：6-10(3-6)
  • クランプ力(N)：60
  • 質量(kg)：55

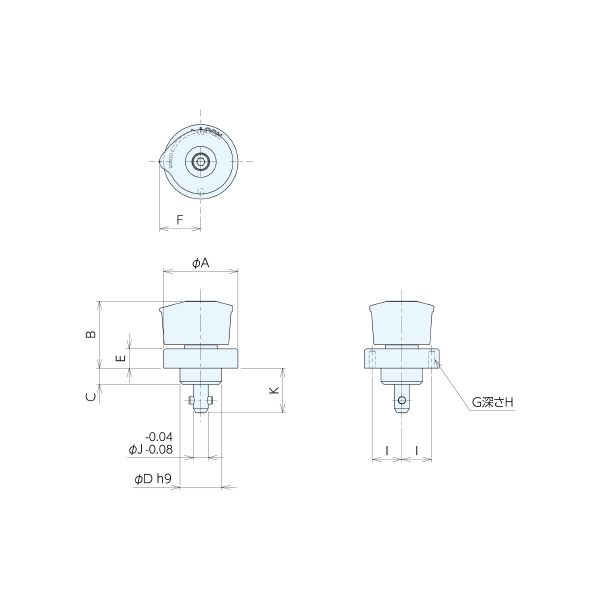

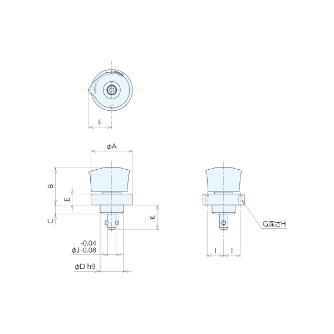

  • A(mm)：25
  • B(mm)：22.4
  • C(mm)：5.5
  • D(mm)：14
  • E(mm)：6.5
  • F(mm)：13.9
  • G：M2.5×0.45
  • H(mm)：4
  • I(mm)：10
  • J(mm)：5
  • K(mm)：15

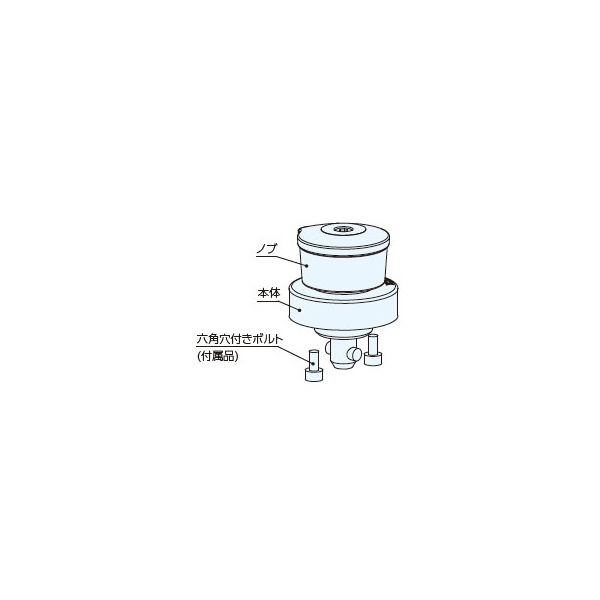

  • 材質(本体)：SUS303
  • 材質(ノブ)：SUS304相当
  • 材質(取付ボルト)：SUS
  • 耐熱温度(℃)：100
注意事項
  • 製品が破損しケガや事故の原因となりますので、製品に対して過剰な荷重をかけないようにしてください。
  • 耐熱温度:耐久性が低下する可能性があるグリスの使用上限温度です。
  • 適合プレート厚み()は、別売スペーサーを使用した場合の寸法です。
  • クランプ力とは、引っ張り荷重に対し0.1mm以内の位置決め(プレート間の隙間0.1mm以内)が保持出来る許容荷重のことです。
  • 本製品は「カムベース」または「カムベース(薄板用)」と組み合わせて使用する製品です。
内容品・付属品 ●六角穴付きボルト(M2.5×6)×2本
原産国 ―
特記事項 ―
