ＣＫＤ（株）

コンパクトアーム　ＣＡＷシリーズ　ＣＡＷ－Ｈ－４５０－ＵＤ５０

  • RoHS
商品アイコンについて
  • 型番：CAW-H-450-UD50
  • 発注コード：BJDFM
  • メーカー商品コード：CAW-H-450-UD50
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \710,500
　
注文単位 1台

  • ※10/31 23:30 時点の情報です

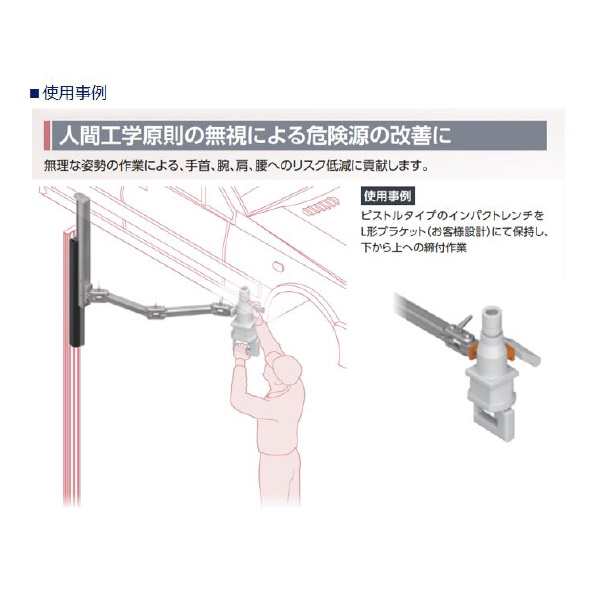

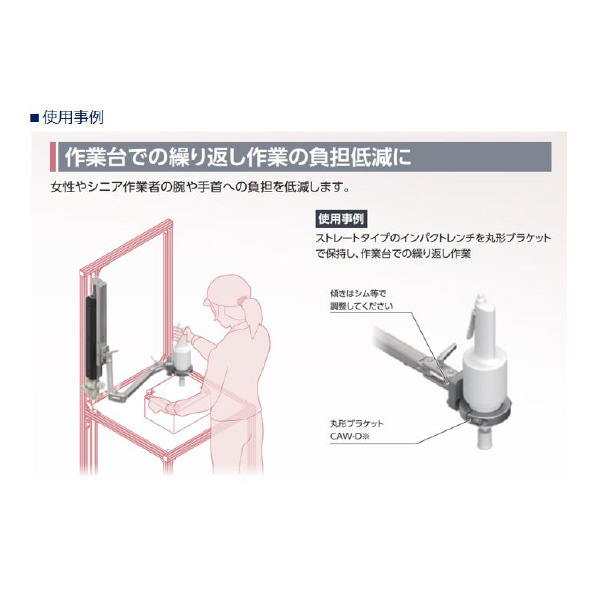

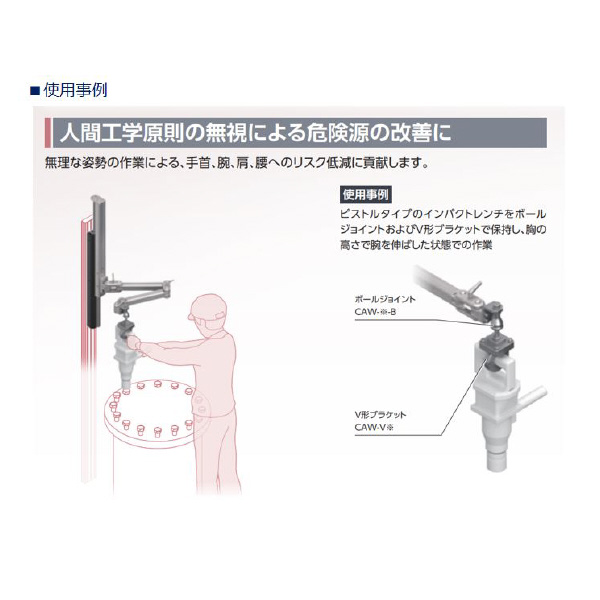

用途 ●ツール・工具等の保持・操縦のサポートに●作業者の腰や背中、肩にかかる負担の軽減に
商品説明

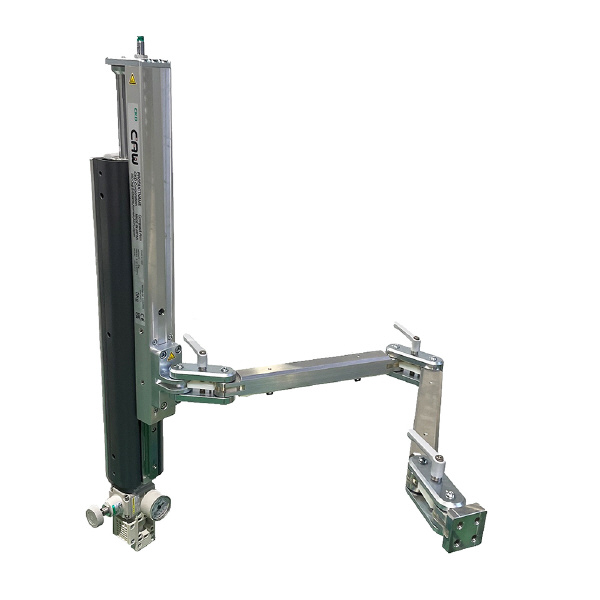

  • ツール・工具等の保持・操縦をサポートするエアバランサです。
  • 腕や手の負担を軽減するコンパクトなバランサです。
  • CKD独自の低摺動シリンダを搭載し、軽い操作性を実現しました。
  • 駆動部に弾性体を使用していないため、上下任意の位置で保持が可能です。
  • 吊り下げ式バランサに比べ、工具から発生する振動や反力を抑制します。

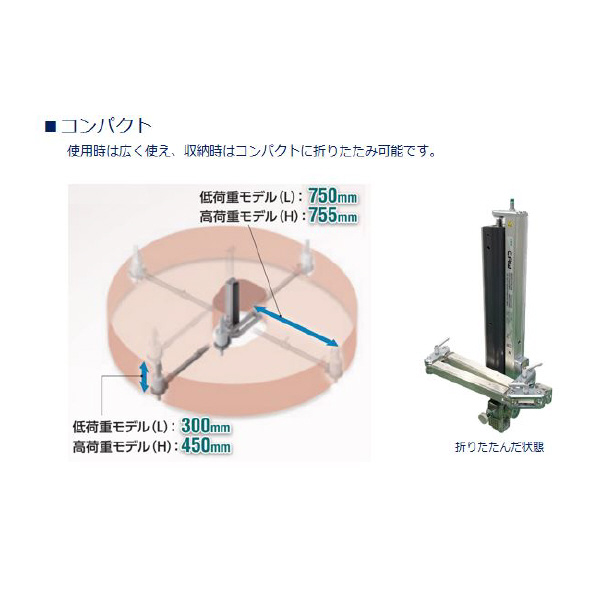

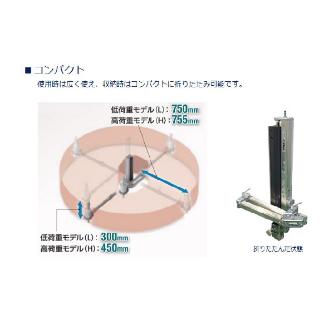

  • 収納時はコンパクトなのに、使用時は広い作動範囲です。

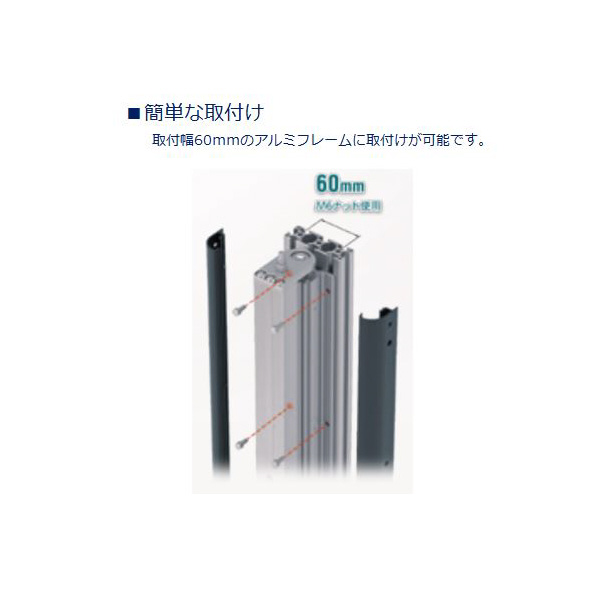

  • 取付幅60mmのアルミフレームに簡単に取付が可能です。
  • 水平方向へ自由自在に動くアームにより、狙った位置での締付作業が可能です。
商品スペック
  • ストローク(mm)：450(上下)/R755(水平)

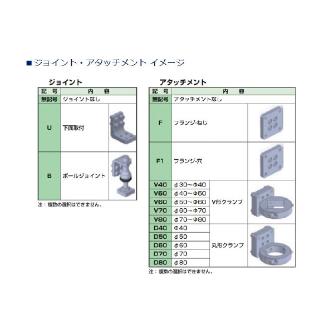

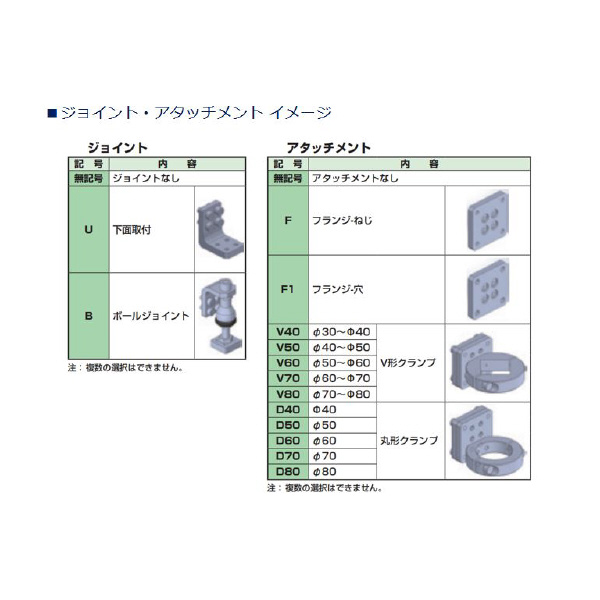

  • ジョイント：下面取付
  • アタッチメント：φ50 丸形クランプ
  • チューブ内径：φ32
  • 可搬質量(kg)：15(0.45MPa加圧時)
注意事項

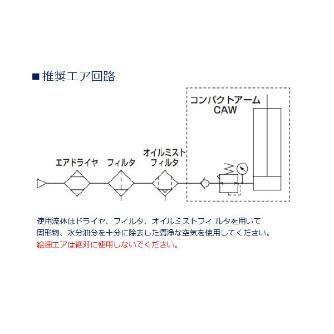

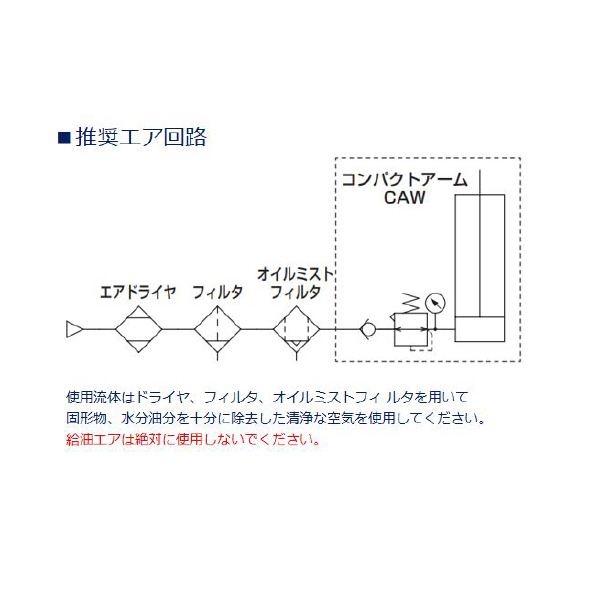

  • 使用流体はドライヤ、フィルタ、オイルミストフィルタを用いて固形物、水分油分を十分に除去した清浄な空気を使用してください。給油エアは絶対に使用しないでください。
  • 可動範囲:水平の値は、アーム先端部の最大回転半径です。可動範囲の詳細はメーカーカタログにてご確認ください。

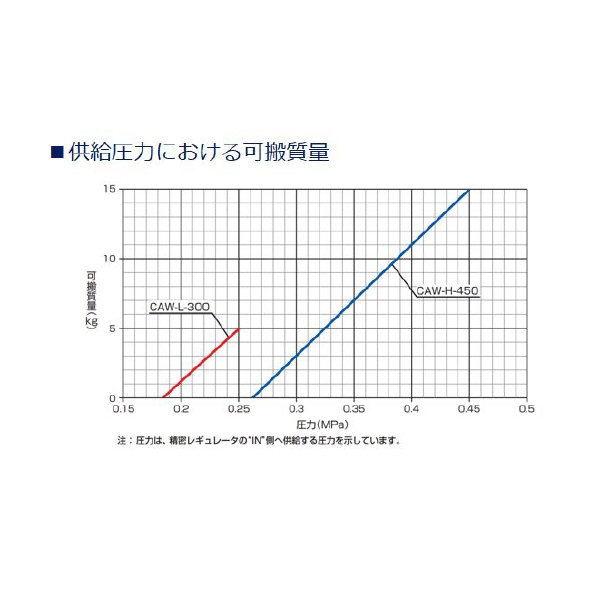

  • 可搬質量の値には、ジョイント、アタッチメントの質量を含みます。供給圧力により可搬質量は変化します。"供給圧力における可搬質量"のグラフをご確認ください。
内容品・付属品 ―
原産国 日本
特記事項 ―
