住友電気工業（株） スミダイヤ スローアウェイチップ NF-VCMW スミダイヤ　スローアウェイチップ NF-VCMW160408 DA1090
住友電気工業（株） スミダイヤ スローアウェイチップ NF-VCMW スミダイヤ　スローアウェイチップ NF-VCMW160408 DA1090
住友電気工業（株）

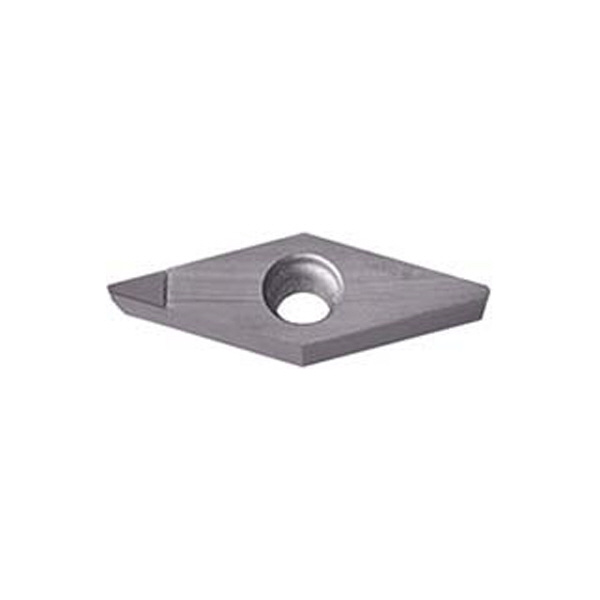

スミダイヤ　スローアウェイチップ　ＮＦ－ＶＣＭＷ１６０４０８　ＤＡ１０９０

商品アイコンについて
  • 型番：NF-VCMW160408 DA1090
  • 発注コード：BJBWZ
  • メーカー商品コード：16Y6GNN
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \10,700
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • スミダイヤインサートです。
  • アルミニウム合金の加工をはじめ、超硬合金や硬脆材の加工など、あらゆる用途への適用を可能にします。
  • DA1090は粗粒のダイヤモンドを高密度に焼結した材種です。ダイヤモンド含有率最も高く、優れた耐摩耗性と耐欠損性を示します。

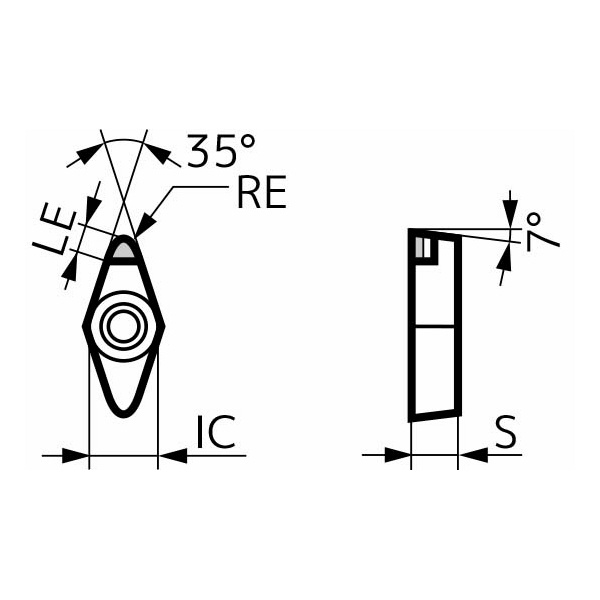

商品スペック
  • インサート形状［記号］：菱形［V］
  • 頂角(°)：35
  • 逃げ角［記号］(°)：7［C］
  • 等級記号：M
  • コーナー高さ許容差(mm)：±0.08～±0.2
  • コーナー半径［記号］(mm)：0.8［08］
  • インサート厚さ［記号］(mm)：4.76［04］
  • 厚さ許容差(mm)：±0.13
  • 切刃長［記号］(mm)：2.4
  • 穴径D1(mm)：4.4
  • 内接円IC(mm)：9.525
  • 内接円許容差(mm)：±0.05～±0.15
  • みぞ穴記号：W
  • 穴の有無：あり
  • 穴の形状：円筒穴＋片面取(40°～60°)
  • ブレーカの有無：なし
  • 刃先形状：NF インサート
  • 材種：DA1090
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
