オーエスジー（株） OSG PHOENIX インサート OP-CTI インサート／ＰＨＯＥＮＩＸ ZPNT090404EN-SH XP8030
オーエスジー（株） OSG PHOENIX インサート OP-CTI インサート／ＰＨＯＥＮＩＸ ZPNT090404EN-SH XP8030
オーエスジー（株） OSG PHOENIX インサート OP-CTI インサート／ＰＨＯＥＮＩＸ ZPNT090404EN-SH XP8030
オーエスジー（株） OSG PHOENIX インサート OP-CTI インサート／ＰＨＯＥＮＩＸ ZPNT090404EN-SH XP8030
オーエスジー（株）

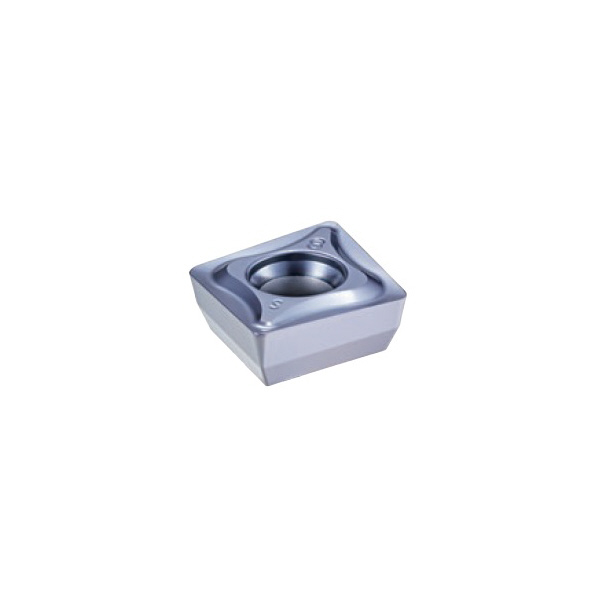

インサート／ＰＨＯＥＮＩＸ　ＺＰＮＴ０９０４０４ＥＮ－ＳＨ　ＸＰ８０３０

  • RoHS
商品アイコンについて
  • 型番：ZPNT090404EN-SH XP8030
  • 発注コード：BIGSI
  • メーカー商品コード：7814005
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \2,700
　
注文単位 10個

  • ※6/17 23:30 時点の情報です

用途 ―
商品説明
  • 4コーナ仕様のポジ正方形タイプのインサートです。
  • 小型のインサートで、低切込みに適しています。
商品スペック
  • 呼び：ZPNT090404EN-SH
  • タイプ：刃先強化タイプ
  • インサート形状［記号］：その他［Z］
  • 逃げ角［記号］(°)：11［P］
  • 精度記号：N
  • ICの許容差(mm)：±0.05～±0.15
  • コーナ高さ許容差M(mm)：±0.08～±0.18
  • インサートブレーカ記号：T
  • 穴の形状：一部円筒穴片面取(40°～60°)
  • ブレーカ［記号］：片面
  • 切れ刃の長さ記号：09
  • 切刃長(mm)：9.94
  • インサート厚さ［記号］(mm)：4.65［04］
  • 厚さ許容差S(mm)：±0.025
  • コーナー半径［記号］(mm)：0.4［04］
  • 刃先処理形状［記号］：丸ホーニング［E］
  • 勝手［記号］：左右共用［N］
  • インサート寸法 W1(mm)：9.94
  • 適用ボディ：φ32～34
  • 材質(コーティング)：XP8030
  • 被削材：P(鋼)/M(ステンレス)/K(鋳鉄)/N(非鉄金属)/S(難削材)
注意事項 ―
内容品・付属品 ―
原産国 日本
特記事項 ―
