（株）北川鉄工所 NC傾斜円テーブル TT ＮＣ傾斜円テーブル TT321BV00
（株）北川鉄工所 NC傾斜円テーブル TT ＮＣ傾斜円テーブル TT321BV00
（株）北川鉄工所

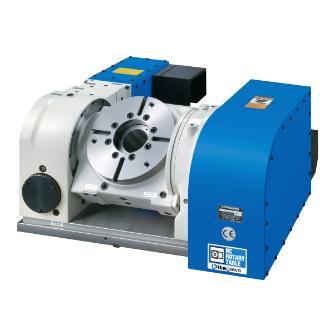

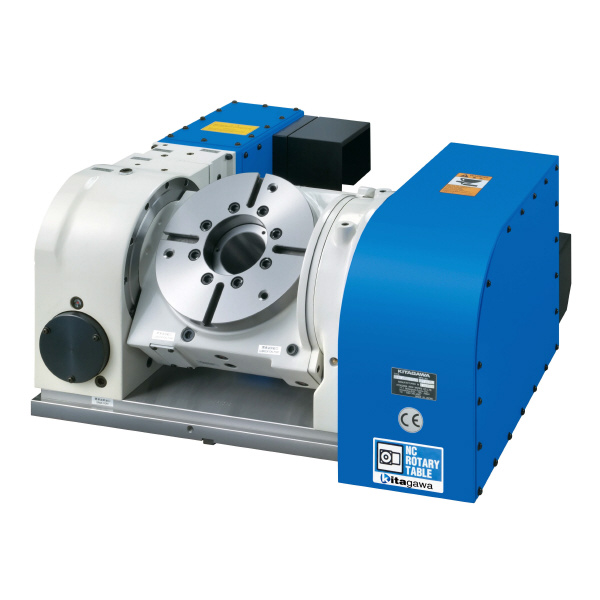

ＮＣ傾斜円テーブル　ＴＴ３２１ＢＶ００

商品アイコンについて
  • 型番：TT321BV00
  • 発注コード：BIFUR
  • メーカー商品コード：TT321BV00
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \6,691,000
　
注文単位 1台

  • ※8/02 23:20 時点の情報です

用途 ―
商品説明
  • 5軸加工対応傾斜タイプ
  • コンパクト設計
  • CE対応品
  • 油圧仕様
商品スペック
  • 傾斜角度：-35°～+110°
  • テーブル直径(mm)：φ320
  • テーブル基準穴径(mm)：φ135H7
  • テーブル貫通穴径(mm)：110
  • 垂直時センターハイト(mm)：255
  • クランプ方式(mm)：空油圧
  • クランプトルク(N・m) 回転軸：2600/傾斜軸:2600(空圧0.5MPa)
  • モータ軸換算イナーシャ(kg・m2) 回転軸：0.00083/傾斜軸:0.00046
  • 減速比 回転軸：1/180/傾斜軸:1/360
  • 最高回転速度(min-1) 回転軸：16.6/傾斜軸:8.3(モータ 3000min-1時)
  • 許容ワークイナーシャ(kg・m2)：0.78
  • 割出精度(sec)20(回転軸)/45(傾斜軸)
  • 再現精度(sec)：4
  • 製品質量(kg)：350
  • 許容積載質量(kg)：150(水平時)/100(傾斜時)
注意事項
  • 2軸共付加軸の仕様では、輸出貿易管理令の別表第1の6項の(8)に該当する商品となりますので、海外に輸出される場合は、経済産業省の許可が必要です。
内容品・付属品 ―
原産国 ―
特記事項 ―
