住友電気工業（株） SEC－スミデュアルミル カッタ DMSW-R ＳＥＣ－スミデュアルミル　カッタ DMSW08100R08
住友電気工業（株） SEC－スミデュアルミル カッタ DMSW-R ＳＥＣ－スミデュアルミル　カッタ DMSW08100R08
住友電気工業（株）

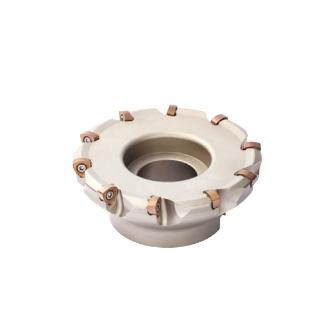

ＳＥＣ－スミデュアルミル　カッタ　ＤＭＳＷ０８１００Ｒ０８

商品アイコンについて
  • 型番：DMSW08100R08
  • 発注コード：BGIWT
  • メーカー商品コード：2200BDM
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \119,000
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • 複合円弧形状の切れ刃により、小さい切込み角と大きな切込みを同時に実現。
  • 小さい切込角により切削抵抗を背分力方向へ制御。工具突出しが長い加工でも、びびらずに安定

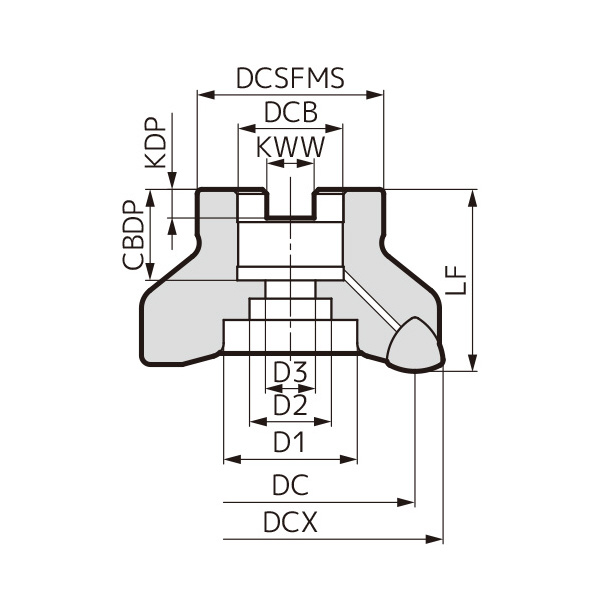

商品スペック
  • 切込み角(°)：15
  • 最大切込み量(mm)：3
  • すくい角(°)：-7～-10(半径方向)・-6(軸方向)
  • 高さLF(mm)：63
  • 刃径(mm)：83.3
  • 最大刃径DCX(mm)：100
  • 穴径DCB(mm)：31.75
  • 取付深さCBDP(mm)：32
  • 溝深さCBDP(mm)：8
  • 溝幅KWW(mm)：12.7
  • ボルトD1(mm)：46
  • ボルトD2(mm)：27
  • ボルトD3(mm)：18
  • フランジ径DCSFMS(mm)：70
  • 刃数(枚)：8
  • 重量(kg)：1.76
  • 適用加工：溝削り○/平面高送り◎/彫り込み○/傾斜○
  • 被削材：P(一般鋼◎/調質鋼・ダイス鋼◎/炭素鋼◎/合金鋼◎)・M(ステンレス鋼○)・K(鋳鉄◎/ダクタイル鋳鉄◎)・H(高硬度鋼45～55HRC○)
  • エンドミル適用加工：隅削り◎/溝1◎/平面◎/ヘリカル◎/傾斜◎/倣い◎/プランジ◎
注意事項
  • 本体のアーバへの締付けには、JIS B1176「六角穴付きボルト」(メトリック仕様→M12×30～35mm、インチ仕様→M16×40～45mm)をご使用ください。
  • カッタを選択する際、保持具取り付けサイズ(DCB)をご確認ください。本体にインサートは組み込んでありません。
内容品・付属品 ―
原産国 ―
特記事項 ―
