ダイキン工業（株） 油圧ユニットスーパーユニット SUT 油圧ユニットスーパーユニット SUT00D22028-41YLR
ダイキン工業（株） 油圧ユニットスーパーユニット SUT 油圧ユニットスーパーユニット SUT00D22028-41YLR
ダイキン工業（株）

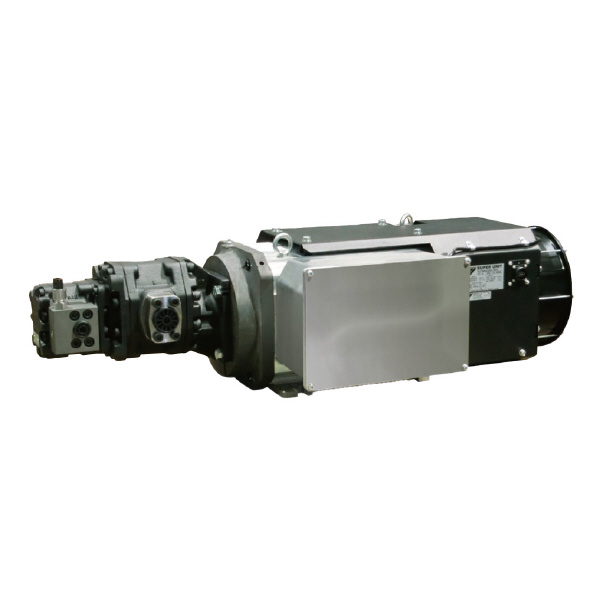

油圧ユニットスーパーユニット　ＳＵＴ００Ｄ２２０２８－４１ＹＬＲ

商品アイコンについて
  • 型番：SUT00D22028-41YLR
  • 発注コード：BCQZM
  • メーカー商品コード：SUT00D22028-41YLR
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1台

  • ※3/16 23:30 時点の情報です

用途 ―
商品説明
  • スーパーユニット(アナログ入力・高精度タイプ)は、従来のスーパーユニットを更に高精度に制御可能、運転領域を高圧・大流量まで拡大したものです。
  • 従来定容量ポンプシステムに比べて省エネ率60%以上(運転条件により異なります)
  • アナログ入力電圧に応じた安定したサーボ制御が可能です。
  • 機械動作時の騒音低減
  • 油温上昇抑制による周囲温度上昇の低減
  • 当社独自のIPMモータを搭載(電動機高効率規制対象外)
  • 欧州CE規格に加え、米国のUL規格に対応しました。(37kW 400Vのモータおよびコントローラ)
商品スペック
  • タンク：モータポンプタイプ(タンクレス)
  • 最高使用圧力(MPa)：14.0(合流)/28.0(単独)
  • 最大流量(L/min)：220(合流)/63.2(単独)
  • 使用圧力調整範囲(MPa)：0.3～28
  • 使用流量調整範囲(L/min)：2.2～220
  • ポンプ種類：ダブルギヤポンプ
  • ポンプ容量(cm3)：80.4(合流)/23.1(単独)
  • コントローラ入力電源(V)：AC3～380-480(50/60Hz)
  • 許容電源電圧変動幅(%)：-15～+10
  • 所要電源容量(kVA)：80
  • 推奨ブレーカ容量(A)：100
  • モータ冷却ファン電源(V)：AC1～200-240(50/60Hz)
  • 流量切換電磁弁電源(V)：-
  • 漏れ電流(mA)：9.7
  • 質量(kg)：168(モータポンプ)/40(コントローラ)
  • アナログ指令入力電圧DC(V)：0～+10
  • 機能オプション：アナログ入力仕様/安全弁無簡易吐出ブロック付き
  • モータ端子箱(ポンプ側から見て)：端子箱左
  • デザイン番号：41
  • 非標準番号：標準
注意事項
  • 本製品のご使用には、別途回生抵抗やDCリアクトルなどの電装品が必要となります。
  • 許容電源電圧変動範囲内でご使用される場合でも、マイナス側に変動した場合、PQ出力特性が下がる可能性があります。また、プラス側に変動すると、運転条件によっては回生過負荷などのアラームが発生する可能性があります。なるべく電源変動の少ない環境でのご使用を推奨いたします。
  • 吐出ブロックに安全弁が付いていない仕様のものは、機械側油圧回路にて安全弁を付けてご使用ください。安全弁は使用圧力最大値+2MPaに設定してください。
内容品・付属品 ―
原産国 ―
特記事項 ―
