ダイキン工業（株） 油圧ユニットスーパーユニット SUT 油圧ユニットスーパーユニット SUT00D13021-40YB-N0322
ダイキン工業（株） 油圧ユニットスーパーユニット SUT 油圧ユニットスーパーユニット SUT00D13021-40YB-N0322
ダイキン工業（株）

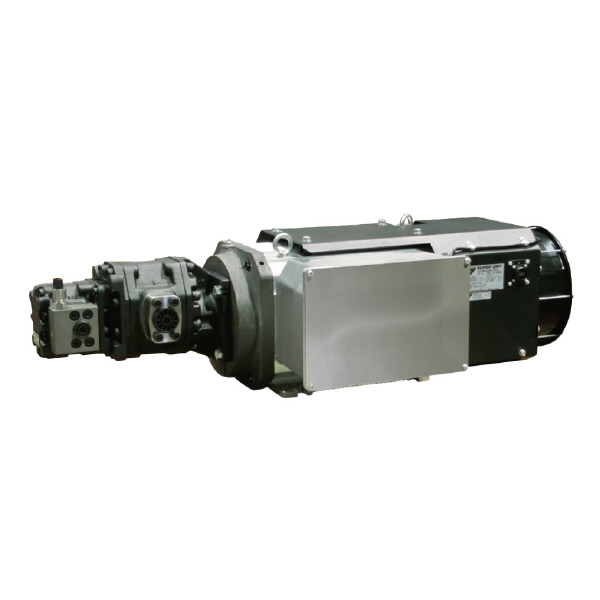

油圧ユニットスーパーユニット　ＳＵＴ００Ｄ１３０２１－４０ＹＢ－Ｎ０３２２

商品アイコンについて
  • 型番：SUT00D13021-40YB-N0322
  • 発注コード：BCQYU
  • メーカー商品コード：SUT00D13021-40YB-N0322
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1台

  • ※3/16 23:30 時点の情報です

用途 ―
商品説明
  • スーパーユニット(アナログ入力・高精度タイプ)は、従来のスーパーユニットを更に高精度に制御可能、運転領域を高圧・大流量まで拡大したものです。
  • 従来定容量ポンプシステムに比べて省エネ率60%以上(運転条件により異なります)
  • アナログ入力電圧に応じた安定したサーボ制御が可能です。
  • 機械動作時の騒音低減
  • 油温上昇抑制による周囲温度上昇の低減
  • 当社独自のIPMモータを搭載(電動機高効率規制対象外)
  • 欧州CE規格に加え、米国のUL規格に対応しました。(37kW 400Vのモータおよびコントローラ)
商品スペック
  • タンク：モータポンプタイプ(タンクレス)
  • 最高使用圧力(MPa)：20.6
  • ポンプ吐出量(L/min)：130
  • 最大流量(L/min)：130(合流)/47.9(単独)
  • 使用圧力調整範囲(Mpa)：0.21～20.6
  • 使用流量調整範囲(L/min)：1.3～130
  • ポンプ種類：ダブルギヤポンプ
  • ポンプ容量(cm3)：44.0(合流)/16.2(単独)
  • コントローラ入力電源(V)：AC3～ 380-440(50/60Hz)
  • 許容電源電圧変動幅(％)：-20～+10
  • 所要電源容量(kVA)：34.8
  • 推奨ブレーカ容量(A)：40
  • モータ冷却ファン電源(V)：AC1～ 200-240(50/60Hz)
  • 流量切換電磁弁電源(V)：DC24(±10％)
  • 漏れ電流(mA)：3.9
  • 質量(kg)：109(モータポンプ)/10(コントローラ)
  • アナログ指令入力電圧DC(V)：0～＋10
  • 機能オプション：アナログ入力仕様/安全弁無吐出ブロック付き
  • モータ端子箱(ポンプ側から見て)：標準
  • デザイン番号：40
  • 非標準番号：N0322
  • タンク容量(L)：-
注意事項
  • 本製品のご使用には、別途回生抵抗やDCリアクトルなどの電装品が必要となります。
  • 許容電源電圧変動範囲内でご使用される場合でも、マイナス側に変動した場合、PQ出力特性が下がる可能性があります。また、プラス側に変動すると、運転条件によっては回生過負荷などのアラームが発生する可能性があります。なるべく電源変動の少ない環境でのご使用を推奨いたします。
  • 吐出ブロックに安全弁が付いていない仕様のものは、機械側油圧回路にて安全弁を付けてご使用ください。安全弁は使用圧力最大値+2MPaに設定してください。
内容品・付属品 ―
原産国 ―
特記事項 ―
