住友電気工業（株）

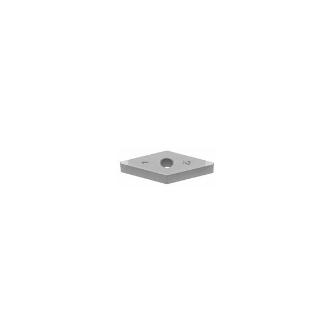

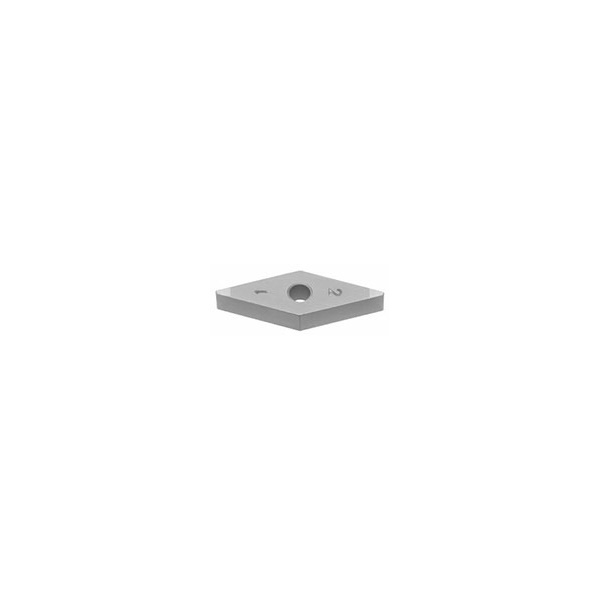

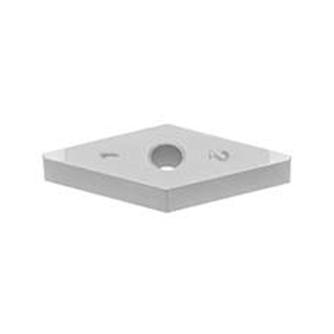

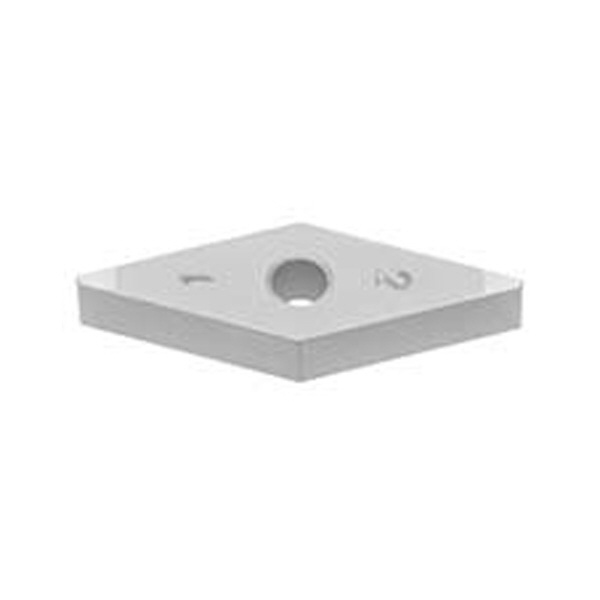

スミボロン　スローアウェイチップ　４ＮＣ－ＶＮＧＡ１６０４１２ＨＳ　ＢＮＣ２０２０

商品アイコンについて
  • 型番：4NC-VNGA160412HS BNC2020
  • 発注コード：ANX67
  • メーカー商品コード：166RESW
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \12,700
　
注文単位 1個

  • ※8/03 23:20 時点の情報です

用途 ―
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。

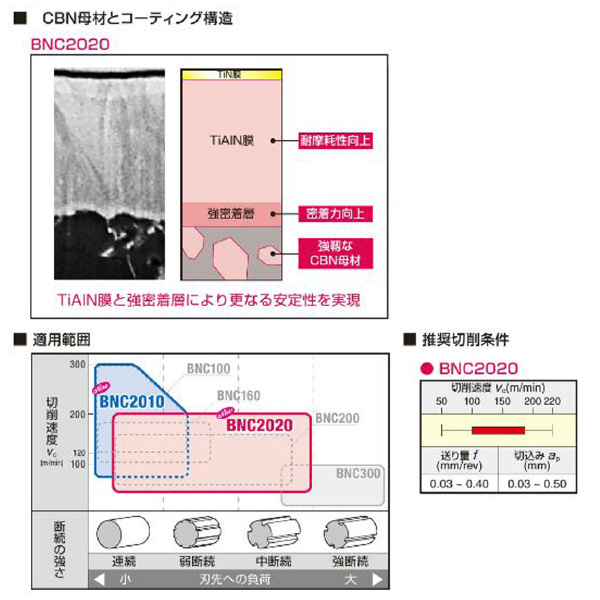

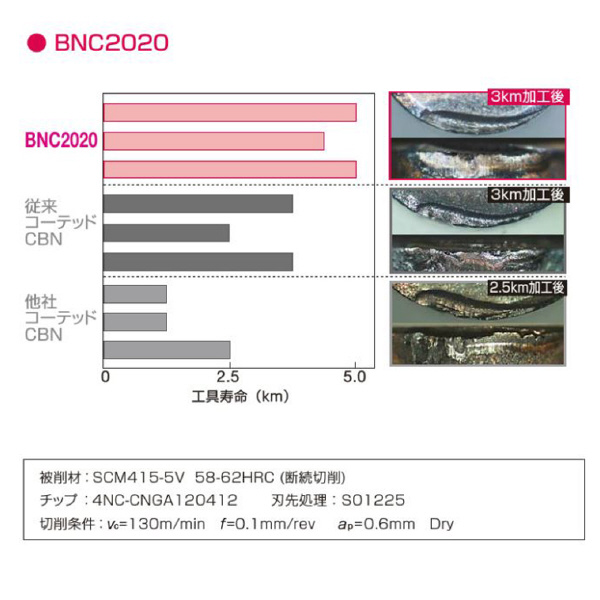

  • 新開発のCBN母材とセラミックスコーティングの組み合わせにより、これまでのコーテッドスミボロンを超える長寿命と加工精度の向上を実現。

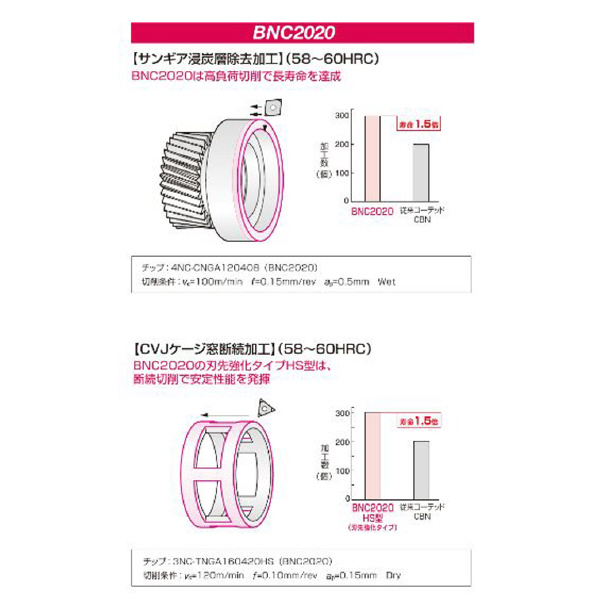

  • 焼入鋼の高精度加工、汎用切削において優れたパフォーマンスを発揮し、加工コストの低減を可能にします。
商品スペック
  • 材種：BNC2020
  • インサート形状［記号］：菱形［V］
  • 逃げ角［記号］(°)：0［N］
  • 等級記号：G
  • 切刃長［記号］(mm)：1.7［16］
  • インサート厚さ［記号］(mm)：4.76［04］
  • コーナー半径［記号］(mm)：1.2［12］
  • ブレーカ：なし
  • 商品タイプ：ネガティブタイプ/ワンユースタイプ
  • みぞ穴記号：A
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NC
  • 穴の形状：円筒状
  • 穴の有無：あり
  • 穴径(mm)：3.81
  • 厚さ許容差(mm)：±0.13
  • 仕様：コーテッド
  • 刃先仕様記号：S02735
  • 刃先処理：刃先強化タイプ
  • 刃先処理記号：HS
  • 切れ刃タイプ：マルチコーナータイプ
  • 切れ刃数：4
  • 切れ刃数記号：4
  • 頂角(°)：35
  • 内接円(mm)：9.525
  • 内接円許容差(mm)：±0.025
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
