ダイキン工業（株）

インバータオイルコン９型　ＡＫＪ１５０９－０４７

  • RoHS
商品アイコンについて
  • 型番：AKJ1509-047
  • 発注コード：ALA64
  • メーカー商品コード：AKJ1509-047
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥3,086,000
　
注文単位 1個

  • ※3/15 23:20 時点の情報です

用途 ●工作機械(マシニングセンタ、NC旋盤、研削盤、NC専用機、NC放電加工機など)●産業機械(成形機、プレスなど)
商品説明

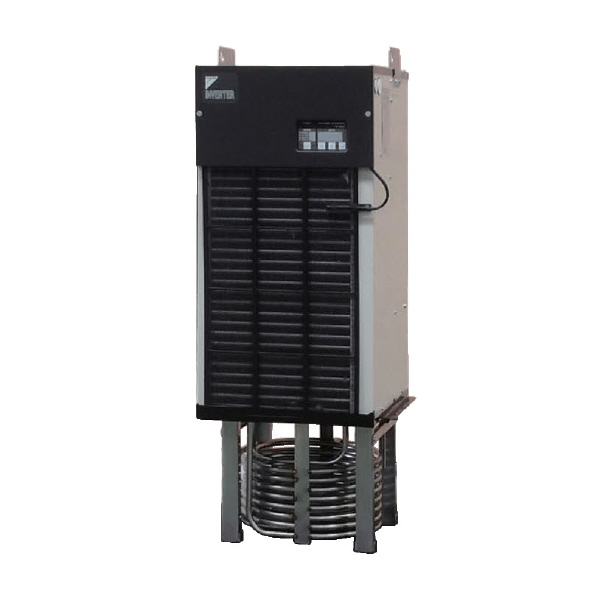

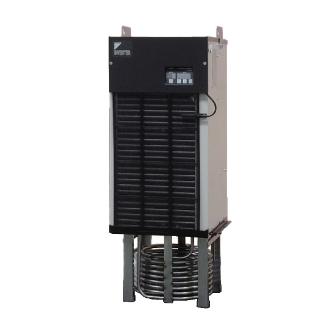

  • クーラントタンクに載せ冷却コイルでタンク内の液体を直接冷やす冷却器です。
  • 負荷全領域(無負荷から100%負荷まで)でクーラント温度を±0.1℃に制御し、加工精度アップに貢献します。
  • 負荷0％(無負荷)～100％に渡って±0.1℃油温制御を実現。
  • ダイキン独自のIPMモータと高COP特性のR410A採用により高い省エネ率を実現。
  • 操作パネルにて消費電力の確認が可能。
商品スペック
  • オイルコン相当馬力(HP)：5.0
  • 冷却能力(kW)：15.0(50/60Hz)
  • ヒータ(kW)：-
  • 供給電源(V)：3～ 200/200・220(50/60Hz)
  • 主回路(V)：3～ 200/200・220(50/60Hz)
  • 操作回路(V)：DC12/24
  • 最大消費電力/最大消費電流(冷却時)：【200V 50Hz】5.40kW/17.3A・【200V 60Hz】5.37kW/16.9A・【220V 60Hz】5.40kW/15.7A
  • 最大消費電力/最大消費電流(加熱時)：-
  • トランス容量(kVA)：-
  • 外装色：アイボリーホワイト

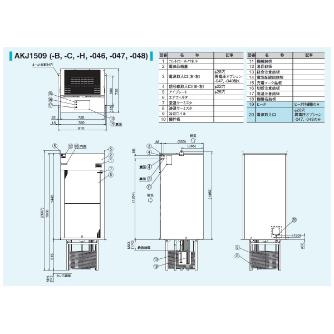

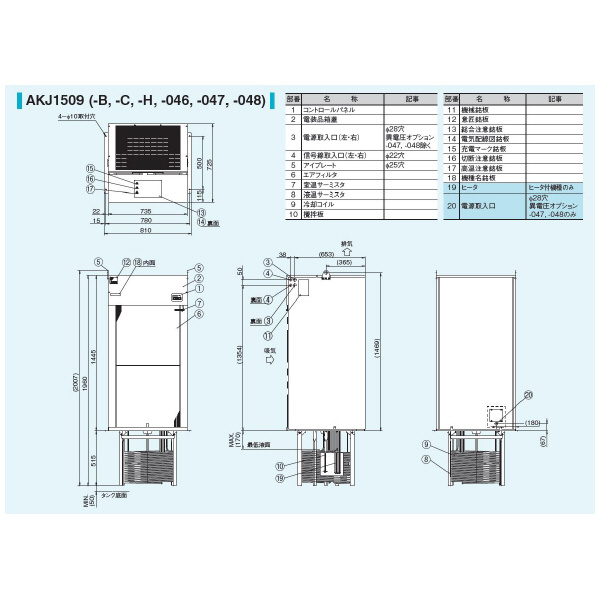

  • 外形寸法(mm)：W1960×D735×H725
  • 圧縮機(全密閉スイング式)：1.5kW相当＋2.2kW相当
  • 蒸発器：オープンコイル式
  • 凝縮器：クロスフィンコイル式
  • プロペラファン 電動機：φ400mm 100W + φ455mm 100W
  • 撹拌機 電動機：60W/4P
  • 温度調節(同調形)：【基準】室温あるいは機体温度(工場出荷時セットは室温:モード3)/【制御対象】タンク液温/【同調範囲(℃)】基準温度に対し-9.9～+9.9(工場出荷時は0.0)
  • 温度調節(固定形)：【制御対象】タンク液温/【範囲(℃)】5～50
  • 油温制御コントローラ分解能(℃)：±0.1
  • 能力制御範囲(%)：0～100
  • タイマ機能(時間)：ONタイマ1～999(1時間単位設定)

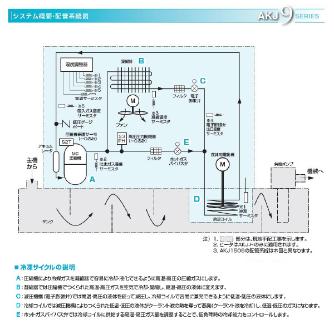

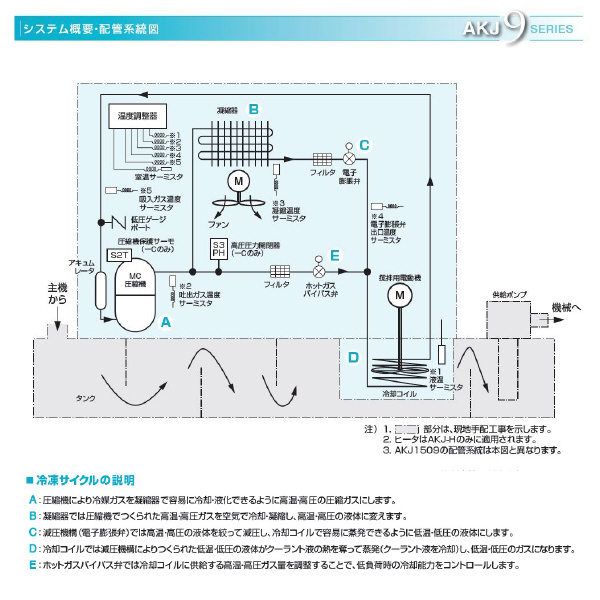

  • 冷媒制御：インバータによる圧縮機回転数+電子膨張弁開度
  • 冷媒 充填量(kg)：1.07＋1.58(R410A)
  • 冷媒 CO2換算量(tCO2eq)：2.24＋3.31(R410A)
  • 保護装置：攪拌機インナーサーモスタット・吐出管サーミスタ・凝縮器サーミスタ・逆相保護装置・再起動防止タイマ・低室温保護サーミスタ・高液温保護サーミスタ・低液温保護サーミスタ・冷媒漏れ検知・インバータ保護装置一式
  • 使用範囲 室温(℃)：5～45
  • 使用範囲 タンク液温(℃)：5～50
  • 使用範囲 油粘度(mm2/s)：0.5～200
  • 使用可能液：水溶性切削・研削液/切削・研削油/潤滑油/油圧作動油/工業用水(但し/薬品・食品・燃料には使用不可)
  • 運転音(dB(A))：69
  • 輸送振動性能：上下14.7m/s2(1.5G)×2.5hr(但し/7.5～100Hz掃引/5min)
  • 保護構造：IP2X
  • 質量(kg)：140
  • 配線用遮断器(A)：-
  • お客様手配品 漏電遮断器(A)：30
  • お客様手配品 漏電遮断器以外：タンク/供給ポンプ/フロートスイッチ/リターンフィルタ
  • 商品タイプ：切削・研削液(油)用
  • オイルコン識別記号：［AKJ］高精度インバータ機/浸漬形
  • 電装ボックス保護構造：IP54相当

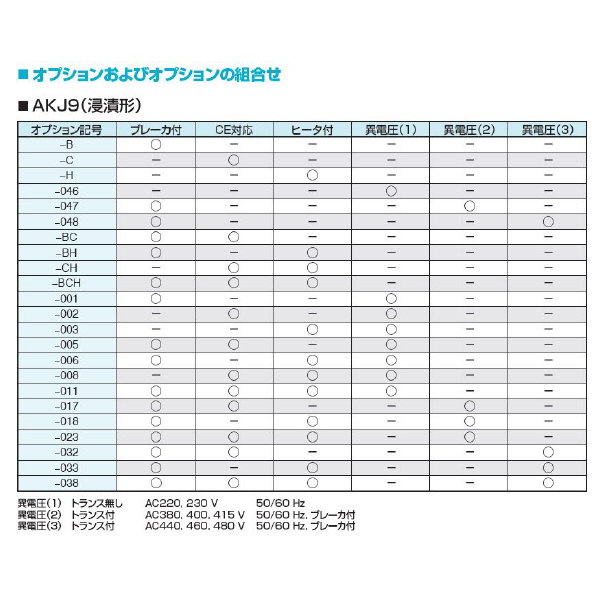

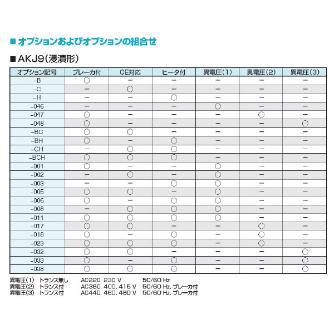

  • オプション記号：［047］オプション記号表参照
  • シリーズ記号(モデルチェンジ記号)：［9］9シリーズ
注意事項
  • 電源は必ず商用電源を使用してください。インバータ電源などを使用すると焼損することがあります。
  • 配線口にIP54以上の配線管(コンジット)などをご使用ください。
内容品・付属品 ●本体(配線用遮断器・循環ポンプは付属しておりません。)
原産国 ―
特記事項 ―
