ダイキン工業（株）

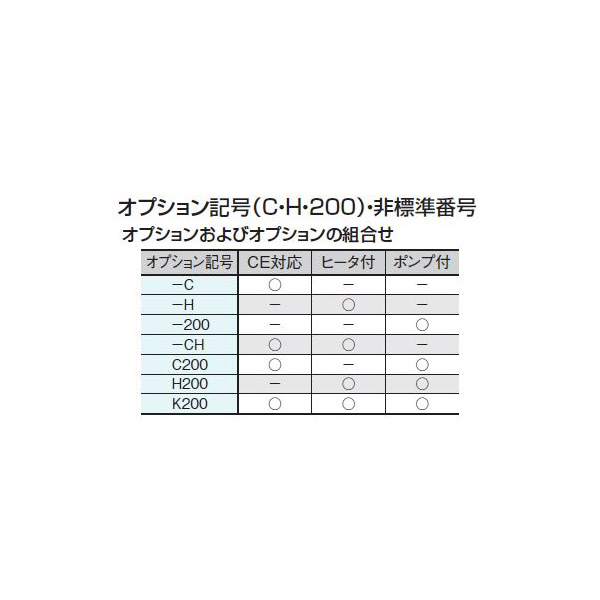

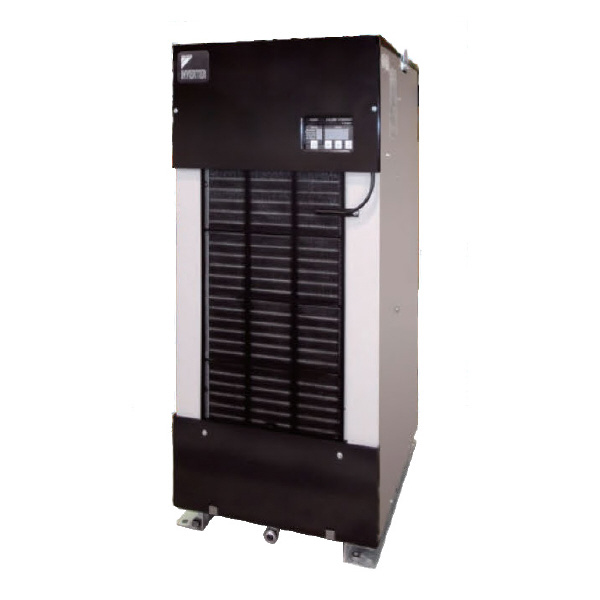

インバータオイルコン９型　ＡＫＣ３５９－ＣＨ

  • RoHS
商品アイコンについて
  • 型番：AKC359-CH
  • 発注コード：AKC42
  • メーカー商品コード：AKC359-CH
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥1,004,000
　
注文単位 1個

  • ※3/15 23:20 時点の情報です

用途 ●工作機械(マシニングセンタ、NC旋盤、研削盤、NC専用機、NC放電加工機など)●産業機械(成形機、プレスなど)
商品説明

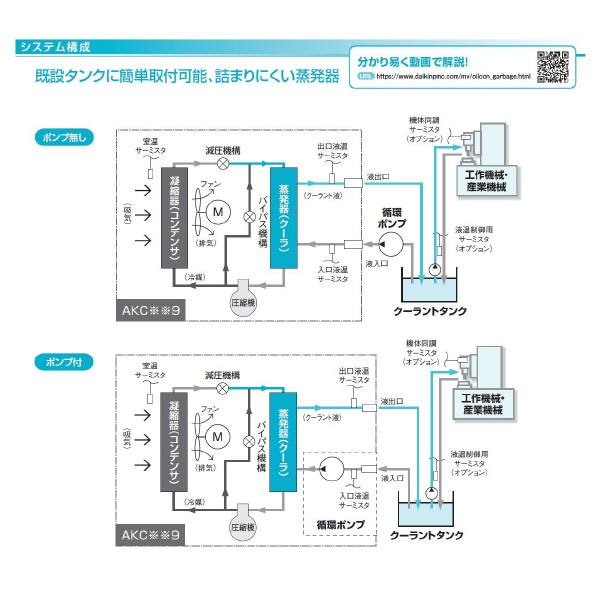

  • 別置きタイプなので、クーラントタンクの深さによらず設置できます。既設タンクにも後付けが可能です。
  • 負荷全領域(無負荷から100%負荷まで)でクーラント温度を±0.1℃に制御し、加工精度アップに貢献します。
  • ダイキン独自の高効率IPMモータを採用しました。空調で培ったインバータ制御と高COP特性の冷媒R410Aで高い省エネ性を実現しています。
  • 詰まりにくい蒸発器を採用し、メンテナンス時にも分解・洗浄し易い蒸発器構造です。
  • 電装ボックス保護等級の向上や(IP54相当)硫化対策電子部品の採用等、使用環境への耐力を向上しました。
  • パソコンでアラーム情報・運転時間等をモニタできます。
商品スペック
  • オイルコン相当馬力(HP)：1.2
  • 冷却能力(kW)：3.5
  • 供給電源(V)：3～ 200/200・220(50/60Hz)
  • 回路電圧(主回路)：3～ 200/200・220(50/60Hz)
  • 回路電圧(操作回路)：DC12/24V
  • 外装色：アイボリーホワイト

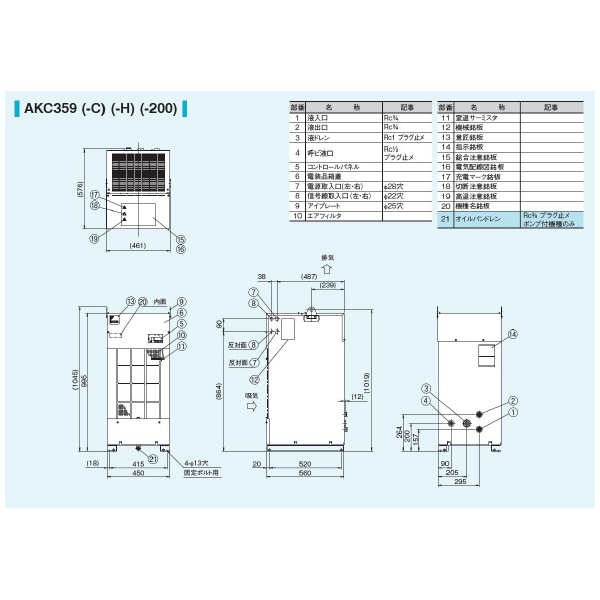

  • 外形寸法(mm)：H995×W450×D560
  • 圧縮機(全密閉DCスイング式)：0.75kW相当
  • 蒸発器：シェルエンドコイル式
  • 凝縮器：クロスフィンコイル式
  • プロペラファン 電動機：φ300/54W
  • 温度調節(同調形)：【基準】室温あるいは機体温度(工場出荷時室温:モード3)/【制御対象】入口液温あるいは出口液温/【同調範囲(℃)】基準温度に対し-9.9～9.9(工場出荷時0.0)
  • 温度調節(固定形)：【制御対象】入口液温あるいは出口液温/【範囲(℃)】5～50
  • 冷媒制御：インバータによる圧縮機回転数+電子膨張弁開度
  • 冷媒 充填量(kg)：0.80(R410A)
  • 冷媒 CO2換算量(tCO2eq)：1.68(R410A)
  • 保護装置：過電流継電器(ポンプ電動機用)・吐出管サーミスタ・凝縮器サーミスタ・逆相保護装置・再起動防止タイマ・低室温保護/高液温保護/低液温保護サーミスタ・冷媒洩れ検知・蒸発器詰まり検知(吸入管温度サーミスタ)・インバータ保護装置一式・サーキットブレーカ
  • 使用範囲 室温(℃)：5～45
  • 使用範囲 入口液温(℃)：5～50
  • 使用範囲 液粘度(mm2/s)：～200(水溶性～ISO VG32)
  • 使用範囲 耐圧圧力(MPa)：0.2
  • 使用範囲 定格循環量(L/min)：35
  • 使用範囲 循環量(L/min)：15以上
  • 使用可能液：潤滑油・油圧作動油・切削油・(水溶性)クーラント液
  • 接続配管 液出入口：Rc3/4
  • 接続配管 液ドレン：Rc1/2
  • 騒音値(dB(A))：62
  • 輸送振動性能：上下14.7m/s2×2.5hr(但し、7.5～100Hz掃引/5min)
  • 保護構造：IP2X
  • 配線用遮断器(A)：10
  • オイルコン識別記号：［AKC］高精度インバータ機(クーラント用循環形)
  • 電装ボックス保護構造：IP54相当
注意事項
  • 電源は必ず商用電源を使用してください。インバータ電源などを使用すると焼損することがあります。
  • 配線口にIP54以上の配線管(コンジット)などをご使用ください。
  • 使用可能液:水・薬品・食品・燃料には使用できません。
  • 騒音値:省エネのため、室温によりファンの回転数が変化します。そのため、騒音が変化することがありますが、故障ではありません。
内容品・付属品 ●本体(漏電遮断器は付属しておりません)
原産国 ―
特記事項 ―
