住友電気工業（株）

スローアウェイチップ　ＴＮＧＧ１６０４０２Ｎ－ＧＨ　ＡＣ５０３Ｕ

商品アイコンについて
  • 型番：TNGG160402N-GH AC503U
  • 発注コード：AHF79
  • メーカー商品コード：10JJARC
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥2,120
　
注文単位 10個

  • ※6/28 23:20 時点の情報です

用途 ●焼入鋼軽切削
商品説明
  • コーティング材種AC503Uとの組合せで焼入鋼の中粗加工が可能。

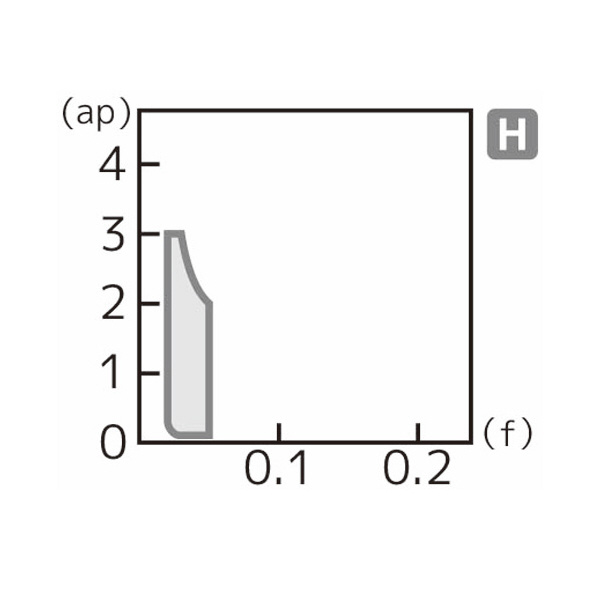

  • 勝手なしの研ぎつけワイドブレーカ(すくい角4°)とシャープエッジにより発熱を抑制し、焼入鋼の大切込み加工(ap=1～3mm)を実現。
  • スムーズな切りくず排出が可能。
商品スペック
  • インサート形状［記号］：正三角形［T］
  • 頂角(°)：60
  • 逃げ角［記号］(°)：0［N］
  • インサート厚さ(mm)：4.76
  • 厚さ許容差(mm)：±0.13
  • コーナー高さ許容差(mm)：±0.025
  • コーナー半径(mm)：0.2
  • チップ色：茶色
  • ネガポジ：ネガ
  • ブレーカ：GH
  • ブレーカすくい角(°)：3
  • ブレーカの有無：両面
  • 溝穴記号：G
  • 穴の有無：あり 円筒穴
  • 穴径D1(mm)：3.81
  • 勝手［記号］：なし［N］
  • 精度記号：G
  • 切刃長L(mm)：16.5
  • 切刃長記号：16
  • 内接円IC(mm)：9.525
  • 内接円許容差(mm)：±0.025
  • 刃先仕様：シャープエッジ
  • コーティング：PVDコーティング
  • 材種：AC503U
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
