象印チェンブロック（株）ギヤードサドル(ダクタイル鋳鉄車輪) TGS ギヤードサドル（ダクタイル鋳鉄車輪） TGS-518 (TGS-050A8)

象印チェンブロック（株）

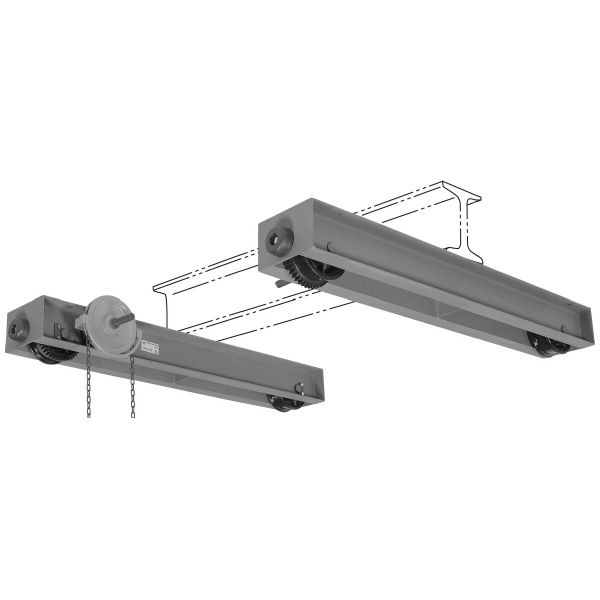

ギヤードサドル（ダクタイル鋳鉄車輪）　ＴＧＳ－５１８　（ＴＧＳ－０５０Ａ８）

商品アイコンについて

型番：TGS-518 (TGS-050A8)
発注コード：AEGVS
メーカー商品コード：TGS-050A8
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	¥603,000


注文単位	1個

※7/30 23:30 時点の情報です

用途	―
商品説明	ランウェイ上に布設されたレールを走行するトップランニング式ダクタイル鋳鉄車輪サドルは、応用範囲が広く、産業界で幅広く使用されているクレーン形式です。オプション:駆動シャフト、シャフト受けセット、シャフト受けセット(チェーンガイド取付用)、ハンドチェーン。
商品スペック	機種：ギヤードサドル定格荷重(t)：3/5 最大スバン(m)：20/18 サドル1個の最大受荷重(t)：4.5×2 車輪径(mm)：250 走行手鎖(線径×ピッチ)(mm)：Φ5×23.6 ランウェイレール(kg/m)：12・15・22 適用横行レール幅(mm)：125・150・175 自重(kg)：205×2 A(mm)：2690 B(mm)：2250 C(mm)：220 C'(mm)：220 D(mm)：250 E(mm)：80 F(mm)：170 G(mm)：200 H(mm)：44 I(mm)：217 J(mm)：330 K(mm)：174 本体塗装：錆止め塗装仕様：トップランニング式
注意事項	自重は一基分を示す(チェーンガイド、手鎖車を含みます、ハンドチェーンは含んでおりません)。最大スパンは、ガーダの構造によって異なります。梱包はサドルフレーム・車輪・手鎖車セットが別々の梱包になっております。お客様での組立をお願いします。製品のご使用に際しては、梱包の中にある取扱説明書を習熟してから、正しくお使いください。
内容品・付属品	●取扱説明書
原産国	―
特記事項	―
