象印チェンブロック（株）ギヤードサドル(ダクタイル鋳鉄車輪) TGS ギヤードサドル（ダクタイル鋳鉄車輪） TGS-208 (TGS-02080)

象印チェンブロック（株）

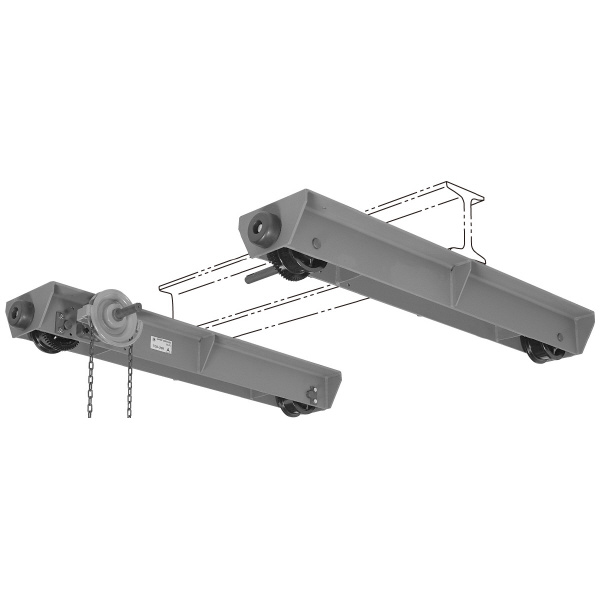

ギヤードサドル（ダクタイル鋳鉄車輪）　ＴＧＳ－２０８　（ＴＧＳ－０２０８０）

商品アイコンについて

型番：TGS-208 (TGS-02080)
発注コード：AEGNV
メーカー商品コード：TGS-02080
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	¥322,000


注文単位	1個

※7/30 23:30 時点の情報です

用途	―
商品説明	ランウェイ上に布設されたレールを走行するトップランニング式ダクタイル鋳鉄車輪サドルは、応用範囲が広く、産業界で幅広く使用されているクレーン形式です。オプション:駆動シャフト、シャフト受けセット、シャフト受けセット(チェーンガイド取付用)、ハンドチェーン。
商品スペック	機種：ギヤードサドル定格荷重(t)：1/2 最大スバン(m)：12/8 サドル1個の最大受荷重(t)：2.0×2 車輪径(mm)：130 走行手鎖(線径×ピッチ)(mm)：Φ5×23.6 ランウェイレール(kg/m)：12・15・22 適用横行レール幅(mm)：100・125・150 自重(kg)：78.5×2 A(mm)：1460 B(mm)：1220 C(mm)：120 C'(mm)：120 D(mm)：130 E(mm)：90 F(mm)：115 G(mm)：150 H(mm)：25 I(mm)：203.5 J(mm)：188 K(mm)：170.5 本体塗装：錆止め塗装仕様：トップランニング式
注意事項	自重は一基分を示す(チェーンガイド、手鎖車を含みます、ハンドチェーンは含んでおりません)。最大スパンは、ガーダの構造によって異なります。梱包はサドルフレーム・車輪・手鎖車セットが別々の梱包になっております。お客様での組立をお願いします。製品のご使用に際しては、梱包の中にある取扱説明書を習熟してから、正しくお使いください。
内容品・付属品	●取扱説明書
原産国	日本
特記事項	―
