日東工器（株） フラットフェイスカプラ FF-P フラットフェィス FF-4P STEEL NBR
日東工器（株）

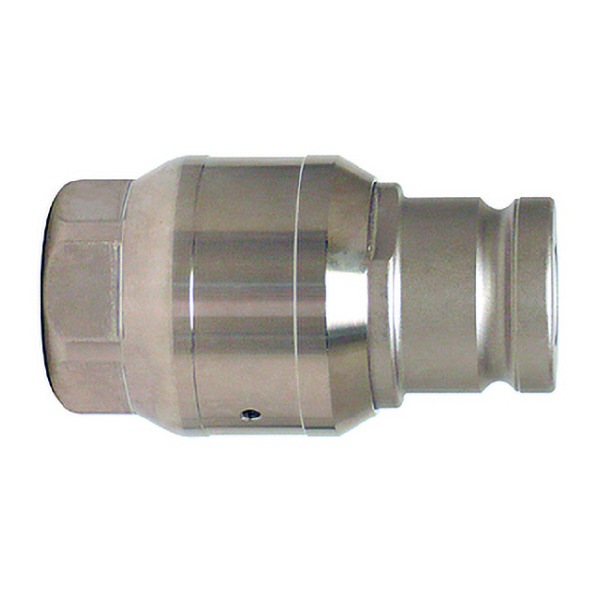

フラットフェィス　ＦＦ－４Ｐ　ＳＴＥＥＬ　ＮＢＲ

商品アイコンについて
  • 型番：FF-4P STEEL NBR
  • 発注コード：ACGVI
  • メーカー商品コード：20905
  • JANコード：4992338209056
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \12,330
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ●ダイカストマシン・各種鋳造機・電気炉・成形プレス・鍛造プレス・粉体合金プレス・射出成形機・工作機械・製鉄高炉・連続鋳造機・圧延・パイプ鋳造機・炉開閉機・ガラス成形機などの油圧配管接続部に適応。●おねじ取付用。
商品説明
  • 高圧用。
  • 「350カプラ」「フラットフェイスカプラF35型」と比べて1.5～2倍の流量を実現。(流量のアップ率はサイズによって異なります)
  • 「液だれ」がほとんどなく、「空気混入」を最小限に抑える「液だれ低減バルブ構造」を採用。
  • ダイカストマシンなど高圧力で圧力変動のある油圧回路に適応。
  • プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
  • 接続時の振動や衝撃による不意の分離を防ぐスリーブロック機能も標準装備し、作業性・安全性に配慮。
  • ソケット端面のガイドによって、接続作業がより簡単になった新フラットフェイスデザイン。
  • 接続部がほぼ平面なので、付着した泥やほこりなどの拭き取りが簡単。
商品スペック
  • 商品タイプ：プラグ
  • バルブ構造：両路開閉型
  • 最高使用圧力(MPa｛kgf/cm2｝)：35.0｛357｝
  • 使用温度範囲(℃)：-20～+80
  • 本体材質：特殊鋼(無電解ニッケルりんめっき)
  • 適用流体：作動油
  • シール材質：ニトリルゴム
  • サイズ(mm)：R1/2(相手側)
  • 接続種類：おねじ(相手側)
  • 推奨最大締付トルク(N・m)：80
  • 推奨最大締付トルク(kgf・cm)：816
  • 質量(g)：409
  • 耐圧力(MPa｛kgf/cm2｝)：52.5｛536｝
  • A(mm)：22.8
  • H(mm)：六角32
  • L(mm)：74
  • T：Rc1/2
  • ΦD(mm)：42
  • 備考：標準材質
  • 表示記号：NBR
注意事項
  • 使用可能な温度範囲は、使用条件によって異なります。
  • 加圧状態または、残圧が生じている状態で接続・分離しないでください。
  • 互換性:サイズが異なる場合は接続できません。
  • 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
内容品・付属品 ―
原産国 ―
特記事項 ―
