| 用途 |
●金属の切削、穴あけ、施盤加工 |
| 商品説明 |
- もう一つ上の加工を目指すユーザーのために

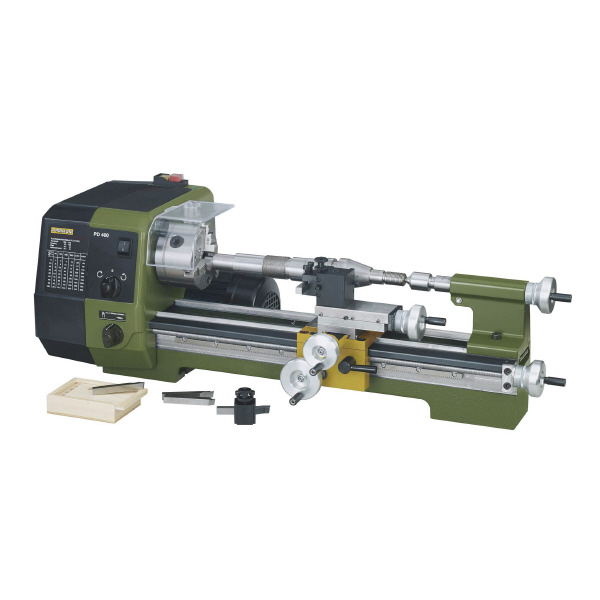

- φ100mmまでの材料を固定でき、自動送りやネジ切りなどの旋盤としての本格的な機能を卓上サイズにまとめました。
- 上から主軸回転数2段階スイッチ、正逆転スイッチ、自動送りスイッチの3つのスイッチで全作業を行います。
- 自動送り装置(ギアボックス内)も標準で装備。

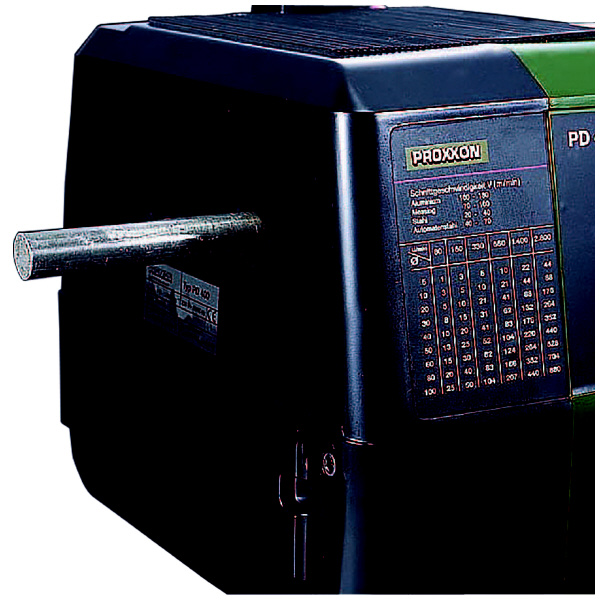

- 主軸貫通穴はφ20mmまでの材料を通せます。
- 主軸スピンドルはVベルトでモーターの力を無駄なく伝えることができます。
- 主軸回転数は、2段階スイッチと3段ベルト変換により6段階のスピードコントロールができます。
- 又、多種のネジ切りも付属の複数ギアの組み合わせで切削可能です。
- 万が一のために備え、安全スイッチを装備。
- いかなる作業中でも赤いボタンを押すと全ての作業が停止します。
- 又、電源がオン(入)の状態で電源プラグを電源コンセントにつないでも、作動しません。
- 三爪ユニバーサルチャックが標準で装備。
- より精度の高い切削が可能です。
- 正爪でφ38mm、逆爪でφ100mmまでの材料が掴めます。
- 安全に作業していただくために、チャック部全体を覆う安全カバーを装備。
- 作業の際は必ずカバーを降ろして下さい。(一部除く)
- 自動送り装置を使用して、均一な切削作業。
- ワンタッチバイトホルダーを装備。
- バイトの付け替え作業や、高さ調節に便利です。
- テーパー削りアタッチメントで刃物台、刃物送り台の角度を変えることができます。

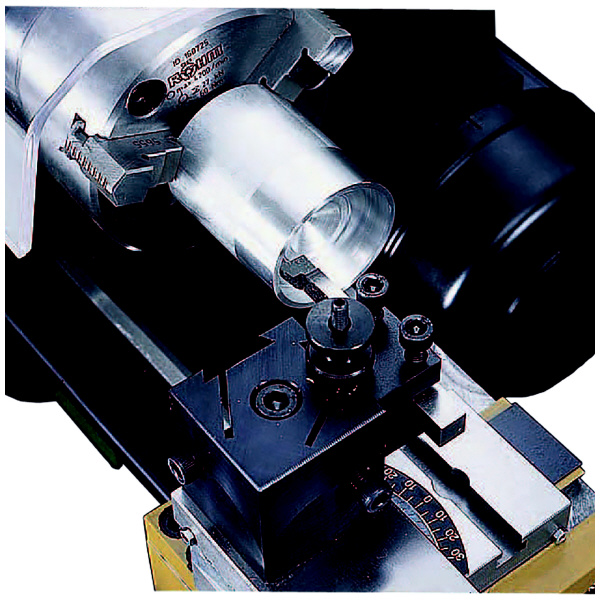

- ワンタッチバイトホルダーでバイトの方向を変えて穴(中)グリ作業(穴(中)繰りバイトは別売)

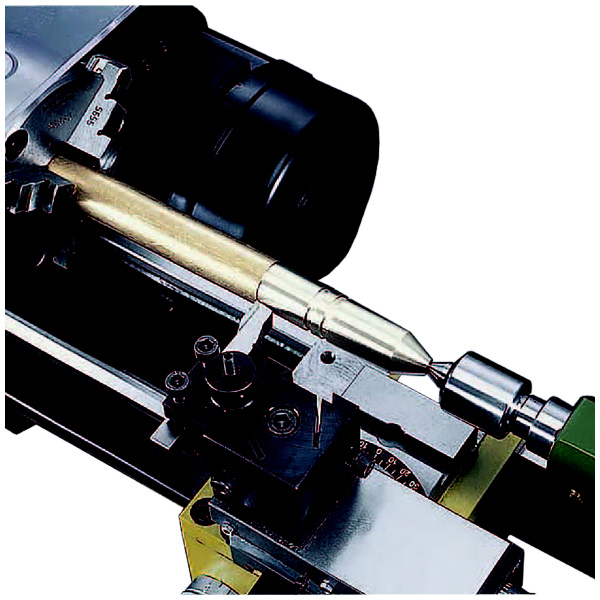

- 心押しセンターで材料を固定します。

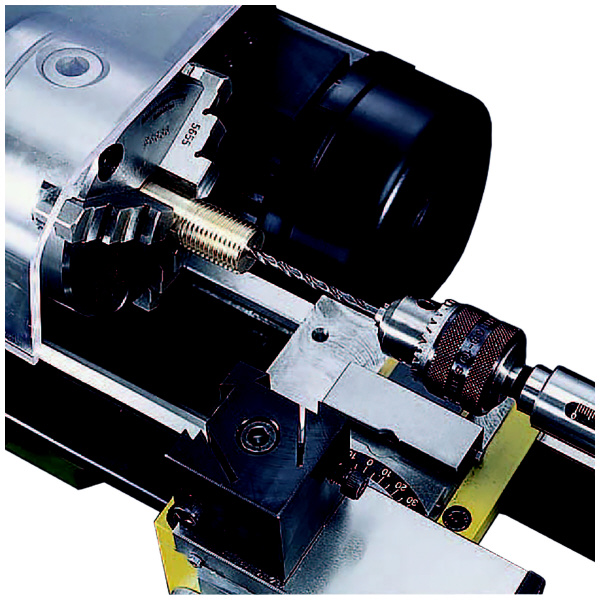

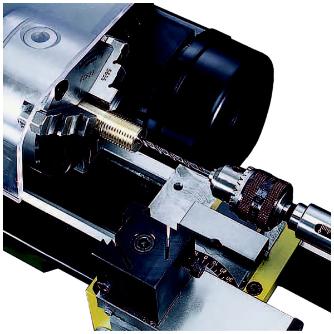

- 専用のドリルチャックも標準装備。

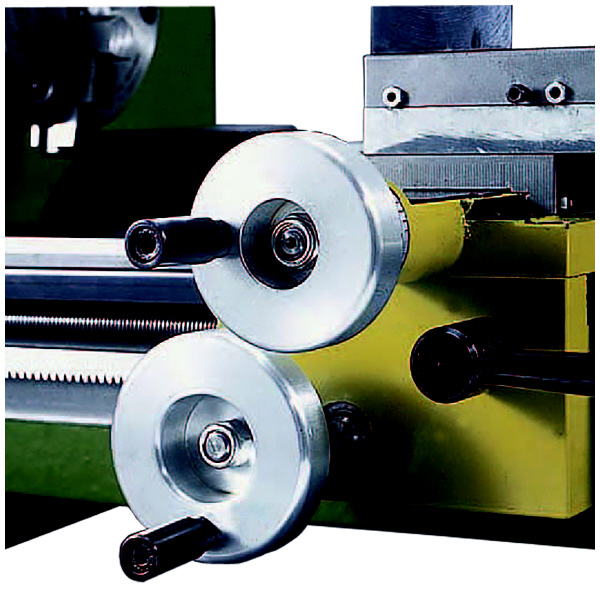

- 早送りハンドルで素早く元の作業位置まで刃物送り台を移動させることができます。
- 早送りハンドルは、横のレバーで解除することもできます。

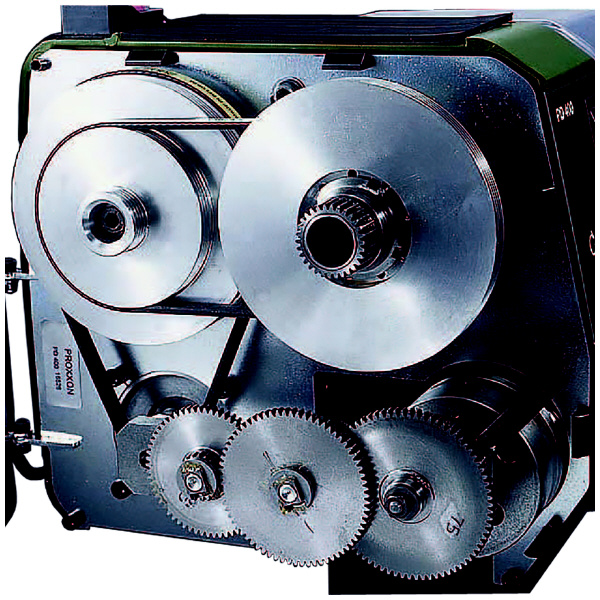

- 付属のチェンジギアを組み合わせることによりネジが切削可能です。
- ネジ切り用可能送りピッチ
- メートルネジ(1ピッチ幅の距離(mm))
- 0.2/0.25/0.3/0.35/0.4/0.45/0.5/0.6/0.7/0.75/0.8/0.9/1.0/1.25/1.5/1.75/2.0/2.5/3.0
- インチネジ(1インチ間に切れる山数)
|
| 商品スペック |
- 電源：100V 50/60Hz
- 回転数：2段階スイッチ+ベルト変速 低速ポジション80/330/1400min[[の-1乗]](回/分) 高速ポジション160/660/2800min[[の-1乗]](回/分)
- センター芯高：85mm
- 心間距離：約400mm(加工可能心間距離 約315mm)
- 三爪ユニバーサルチャックの把握(つかみ)寸法：φ3～38mm(正爪) φ3～100mm(逆爪)
- 主軸貫通穴：φ20mm
- 刃物往復台移動量：X軸心間全域 Y軸約120mm
- テーパー削りアタッチメント移動量：前後80mm 角度-40度～+40度
- 定格使用時間：1時間
- 電圧(ボルト)：100
- 消費電力(ワット)：550
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 注意
- 本商品は最低45cm×110cmの設置スペースと本体50kgに耐えられる作業台が必要となります。
|
| 内容品・付属品 |
●本体×1●三爪ユニバーサルチャック●テーパー削りアタッチメント●心押軸固定センター●自動送り装置●ネジ切り送り装置●専用バイトセット(5種)木箱入り●ネジ切り送りギヤ一式●三爪ユニバーサルチャック用ハンドル●L型レンチ各種、専用ドリルチャック●ワンタッチバイトホルダー●防塵メガネ(作業の際は必ず装着してください。) |
