| 用途 |
●アルミ合金、銅合金、ステンレス、プラスチック等の非磁性ワークを真空吸着して、研削加工などの作業に使用します。 |
| 商品説明 |

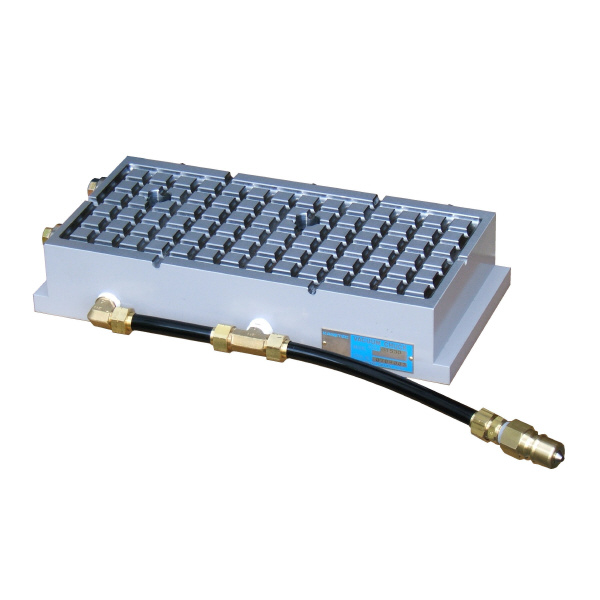

- グリッド溝にセットしたシール用ゴム紐の範囲上にてワークを真空吸着させるため、シール性が良く安定した吸着力が得られます。
- シールゴム紐(Φ6×5～20m付属)をワークに合わせてカットする事で使用範囲の設定が可能です。
- 吸引口は全機種共に2箇所設けてあり、2つのワークセットが可能です。
- 真空源装置との接続真空用カプラ付。(真空の入/切装置は真空源装置のバルブで行う)
- シングルストッパ付です。
- 本体材質は鉄製ですので既設のマグネットチャック上に吸着しての使用も可能。
- 別途真空源装置要。
|
| 商品スペック |
- 商品タイプ：グリッドシール式
- 呼び寸法(mm)：200×500
- 質量(kg)：46
- 適用真空源装置：VPU-E10/VPU-D20/VPU-EG
- 格子間隔P×P(mm)：20×20
- 寸法B1(mm)：200
- 寸法B2(mm)：50
- 寸法H(mm)：60
- 寸法h(mm)：15
- 寸法L1(mm)：500
- 寸法L2(mm)：524
- 寸法L3(mm)：50
- 寸法L4(mm)：220
- 有効エリアBe×Le(mm)：180×480
|
