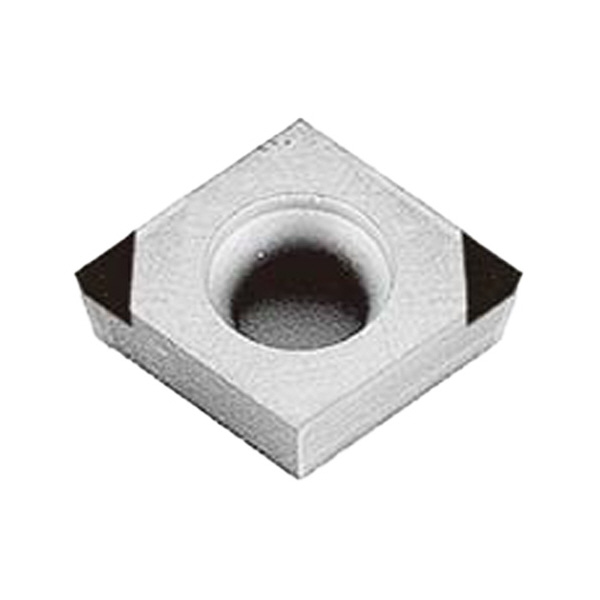

住友電気工業（株） スミボロン スローアウェイチップ 2NU-CCGW スミボロン　スローアウェイチップ 2NU-CCGW060204 BN7500
住友電気工業（株）

スミボロン　スローアウェイチップ　２ＮＵ－ＣＣＧＷ０６０２０４　ＢＮ７５００

商品アイコンについて
  • 型番：2NU-CCGW060204 BN7500
  • 発注コード：ABGWX
  • メーカー商品コード：16RK143
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \7,480
　
注文単位 1個

  • ※12/14 23:20 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \7,850
用途 ―
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
  • 微粒のCBN粒子を高密度に焼結。刃立ち性と耐摩耗性に優れ焼結合金の仕上げ加工において高品位な加工面を実現します。
  • 5種の刃先処理により焼結部品の多様な形状・材種に対応。
商品スペック
  • 仕様：ワンユースタイプ
  • ネガポジ：ポジティブ
  • タイプ：ノンコート
  • タイプ記号：NU
  • 切れ刃数：2
  • 切れ刃タイプ：マルチコーナータイプ
  • インサート形状［記号］：菱形［C］
  • 頂角(°)：80
  • インサート厚さ［記号］(mm)：2.38［02］
  • 厚さ許容差(mm)：±0.13
  • 逃げ角［記号］(°)：7［C］
  • 等級記号：G
  • 溝穴記号：W
  • コーナー半径［記号］(mm)：0.4［04］
  • コーナー高さ許容差(mm)：±0.025
  • コーナー数：2
  • 切刃長［記号］(mm)：2.5［06］
  • 勝手［記号］：なし［N］
  • 内接円IC(mm)：6.35
  • 内接円許容差(mm)：±0.025
  • 穴の有無：あり
  • 穴の形状：円筒穴+片面取(40°～60°)
  • ブレーカ：なし
  • 穴径(mm)：2.8
  • 刃先仕様記号：T01215
  • 刃先処理：標準刃先
  • 刃先処理記号：なし
  • チップ色：CBN標準A
  • 材種：BN7500
注意事項
  • ワンユースインサートは切込み0.5mm以下でご使用ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
