ＴＨＫ（株） LMガイド SRS12N ＬＭガイド SRS12NSS+195LHM
ＴＨＫ（株）

ＬＭガイド　ＳＲＳ１２ＮＳＳ＋１９５ＬＨＭ

商品アイコンについて
  • 型番：SRS12NSS+195LHM
  • 発注コード：1UH17
  • メーカー商品コード：013912116201950
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \16,720
　
注文単位 1個

  • ※10/26 23:20 時点の情報です

用途 ●ＩＣ、ＬＳＩ製造装置●ハードディスクドライブ●ＯＡ機器のスライド部●ウェハ搬送装置●プリント基板組立テーブル●医療機器●電子顕微鏡の電子機器●光学ステージ●ステッパ●プロッタ装置●ＩＣボンダの送り機構●検査装置
商品説明
  • SRS-M 形に対して LM ブロック全長（L）を長くし、定格荷重と許容モーメントを大きくしたタイプです。
  • ボールリテーナ入りLMガイドSRS形はコンパクトボディの中に2条の転動面を設けた構造で、各方向の荷重を受けられ、省スペースが要求される箇所、モーメントが作用する箇所などにも1軸で使用できます。
  • さらにボールリテーナの採用によりボールの相互摩擦がないので、高速性に優れ、低騒音・好音質・長寿命・長期メンテナンスフリーを実現しました。
  • 低発塵・防錆：ボールリテーナによりボール同士の相互摩擦がなくなり、グリース保持力が向上するので、発塵が低減されます。また、LMブロックとLMレールに防錆効果の高いステンレス鋼を採用しています。
  • コンパクト：レール断面高さは低く抑えており、左右ボール1条列のコンパクトな構造なので、省スペース部への取付けが可能です。
  • 軽量化：LMブロックの一部（ボール逃げ穴まわり等）をインサート成形により樹脂材で形成しているので、軽量化された低慣性タイプです。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：195
  • LMブロック個数(個)：1(1軸に組合わせる)
  • 精度：上級
  • 防塵用部品：エンドシール+サイドシール+インナシール
  • LMレールがステンレス鋼：M
  • ラジアルすきま記号：-3～+3
注意事項

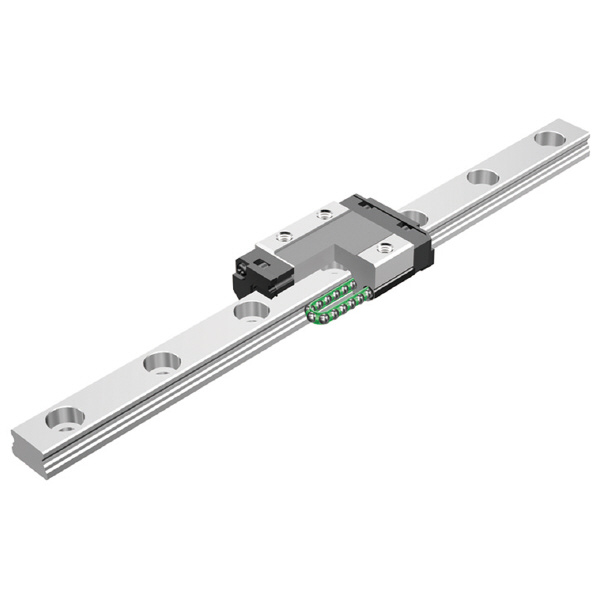

  • ＜特記事項＞＞【画像注意事項】SRSのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
