三菱マテリアル（株）

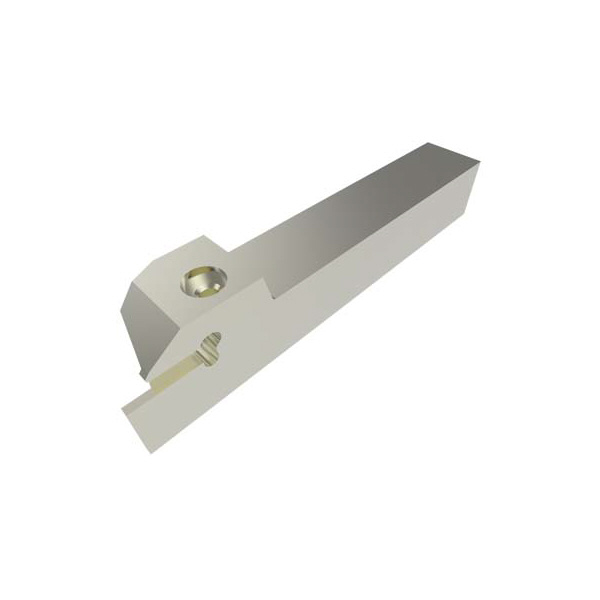

モジュラーホルダ　ＧＹＱＲ２５２５Ｍ００－Ｇ２５

  • RoHS
商品アイコンについて
  • 型番：GYQR2525M00-G25
  • 発注コード：1PL22
  • メーカー商品コード：GYQR2525M00-G25
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \18,900
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ●溝入れ●突切り旋削加工
商品説明
  • 独自の締結システムが実現した信頼の溝入れ加工。
  • 高信頼のインサートクランプ:セーフティ・キーにより、インサートの動きをロックします。
  • 凸曲面受けにより、高精度にクランプします。
  • びびり・ブレの解消で従来モジュラー型より仕上げ面粗さのグレードが向上。
  • GYシリーズは一体型溝入れ工具と同等な剛性を実現。
商品スペック
  • 刃幅(mm)：4、4.24
  • 勝手：左勝手
  • 最大突切り径(mm)：50
  • ホルダタイプ：一体型
  • シャンク幅(mm)：25
  • シャンク高さ(mm)：25
  • 全長(mm)：150
  • ヘッド長さ(mm)：46
  • 最大溝入れ深さ(mm)：25
  • 刃先角度(°)：0
  • 機能幅mm)：20.35
  • 刃先高さ(mm)：25
  • 頭下面オフセット高さ(mm)：-
注意事項

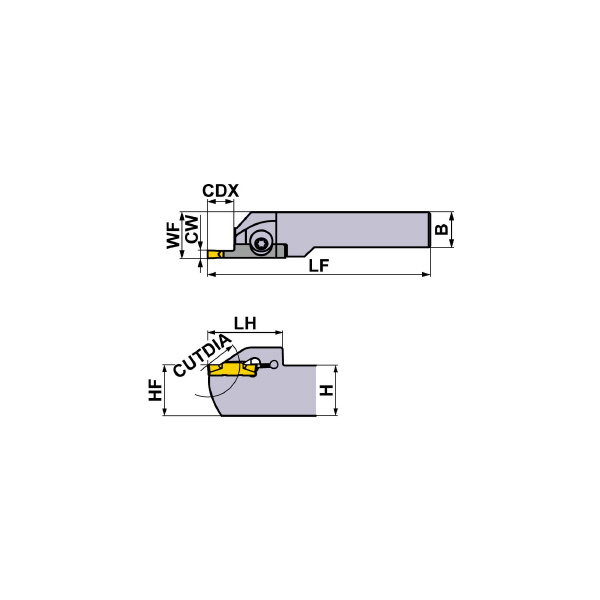

  • 表記した最大溝入れ深さ(CDX)は、使用するインサートにより異なります。
  • 表記した最大突切り径(CUTDIA)は、使用するインサートにより異なります。
  • 標記した寸法は、基準インサートにおける値です。その他のインサートを装着した場合は、LF、LH、LH3が異なることがあります。
  • 表記した最大溝入れ深さ(CDX)は、被削材の直径により制限があります。
内容品・付属品 ―
原産国 ―
特記事項 ―
