（株）日研工作所

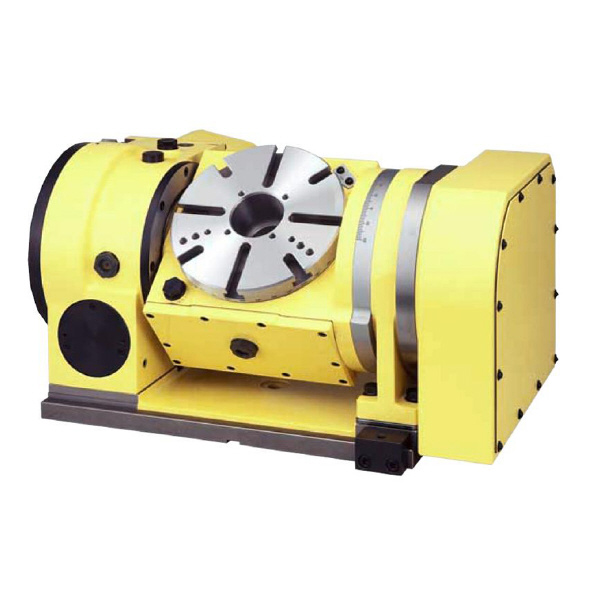

傾斜ＣＮＣ円テーブル　５ＡＸ－２０１ＤＡＡ２１ＦＡ－０８

商品アイコンについて

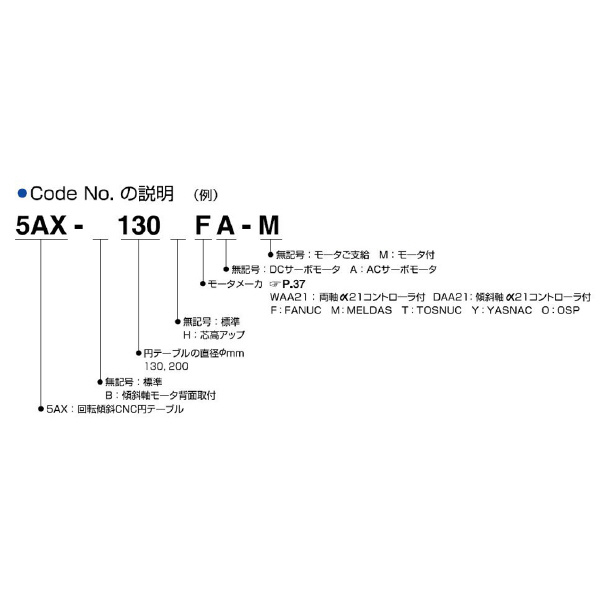

  • 型番：5AX-201DAA21FA-08
  • 発注コード：1OZ67
  • メーカー商品コード：5AX-201DAA21FA-08
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※9/16 23:30 時点の情報です

用途 ―
商品説明
  • 傾斜も回転もCNC制御のフルオートCNC円テーブルです。
  • 回転軸ケーブル・空、油圧ホース固定型。
  • 標準で予備ポートを4ポート装備しています。

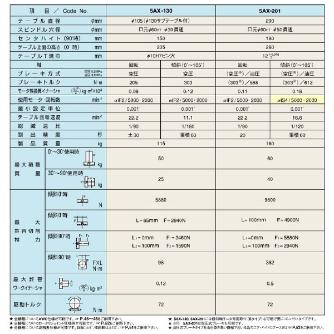

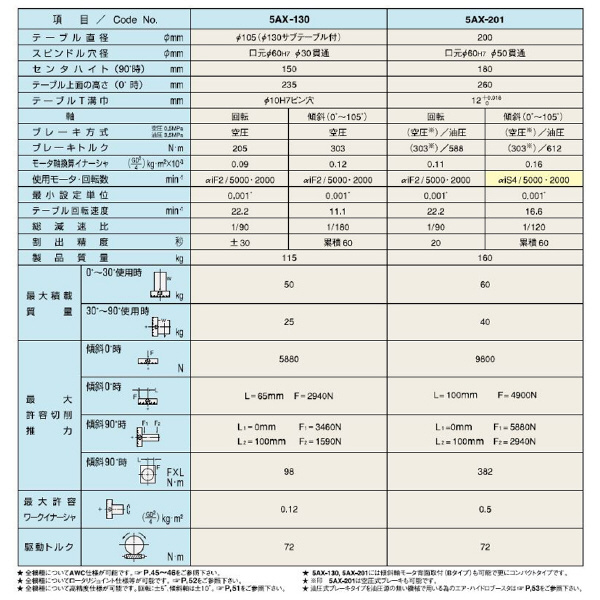

商品スペック
  • テーブル直径(mm)：200
  • センタハイト(mm)：180(90度時)
  • クランプ方式：［空圧(0.5MPa)］油圧(3.5MPa)/［空圧(0.5MPa)］油圧(3.5MPa)
  • クランプトルク(N・m)：(303)588/(303)612
  • 割出精度(s)：20/60(累積)
  • 最高回転速度(min-1)：22.2/16.6
  • 減速比：(1/90)/(1/120)
  • スピンドル穴径(φmm)：口元φ50H7 φ50貫通
  • テーブルT溝巾(mm)：12+0.018 0
  • テーブル上面の高さ(0度時)(mm)：260
  • モータ軸換算イナーシャ((GD[[の2乗]]/4)kg・平方メートル×10[[の-3乗]])：0.11/0.16
  • 最小設定単位：0.001度/0.001度
  • 使用モータ回転数(min[[の-1乗]])：(αiF2/5000・2000)/(αiS4/5000・2000)

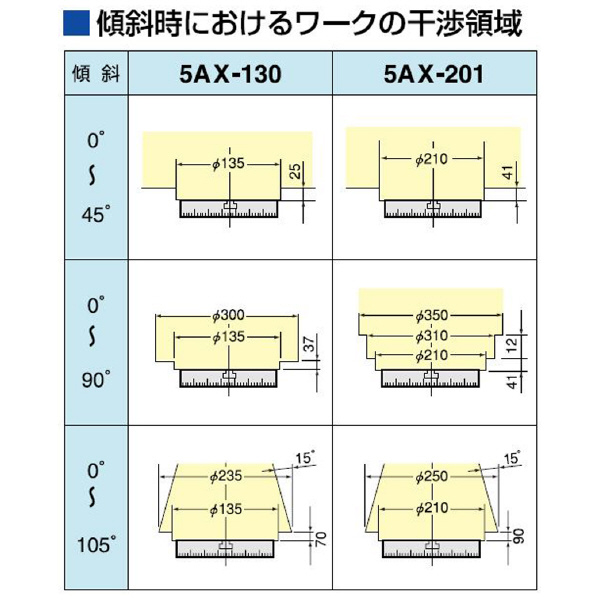

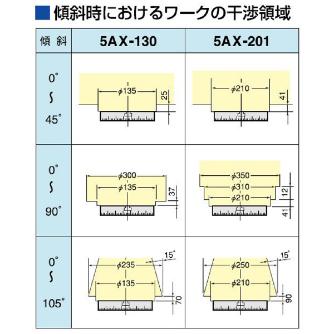

  • 軸：回転/傾斜(0度～105度)
注意事項

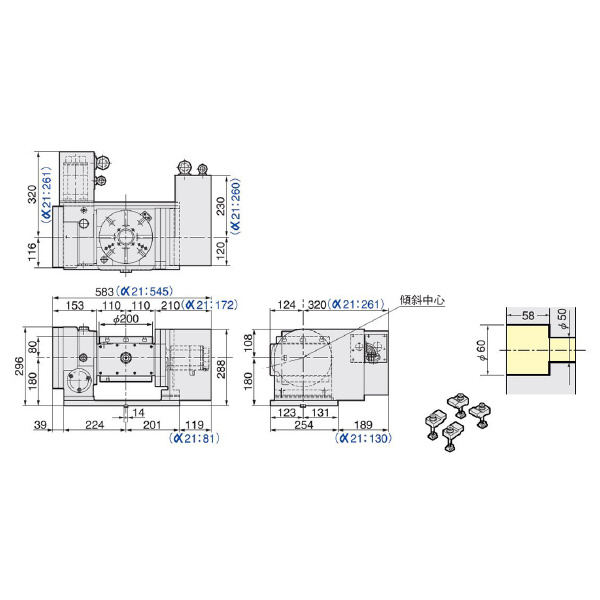

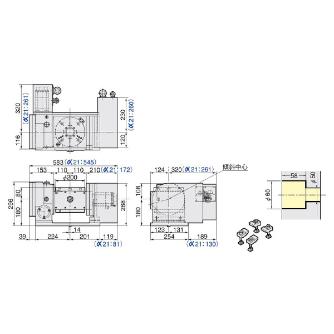

  • 外観寸法は、取付けるサーボモータにより異なります。記載はFANUCモータ付またはα21コントローラ付のものを表示しています。
  • AWC仕様が可能です。
  • ロータリージョイント仕様が可能です。
  • 高精度仕様が可能です。(回転:±5傾斜軸:±10)
  • ヨーロッパ向け輸出品に関してはCEマークが必要となりますので、発注時に"CEマーク対応"とご指示ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
