| 用途 |
●半導体製造設備用。●おねじ取付用。 |
| 商品説明 |
- 高純度薬品用。
- 接続荷重の低減のためシール部にふっ素樹脂を採用。二重シール構造で高シール性も実現。
- 本体およびスプリングは、ステンレス鋼(SUS304)製で、バルブ材質にふっ素樹脂シール材を採用。多種の薬品に対して優れた耐薬品性能を発揮します。
- ステンレス鋼(SUS304)の部品には電解研磨処理を施し、耐食性が一段と向上。
- ノーグリース仕様なので、シール材にはグリースを塗布していません。
- 操作しやすいスリーブ形状を採用。
- 各部品はすべて洗浄し、クリーンルーム内で組立、検査および包装を行っています。
|
| 商品スペック |

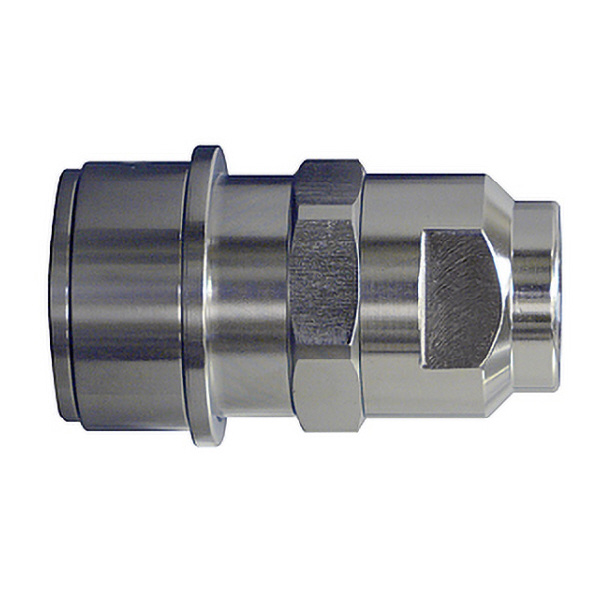

- 商品タイプ：ソケット
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：0.2｛2｝
- 使用温度範囲(℃)：0～+50(ソケットパッキン)

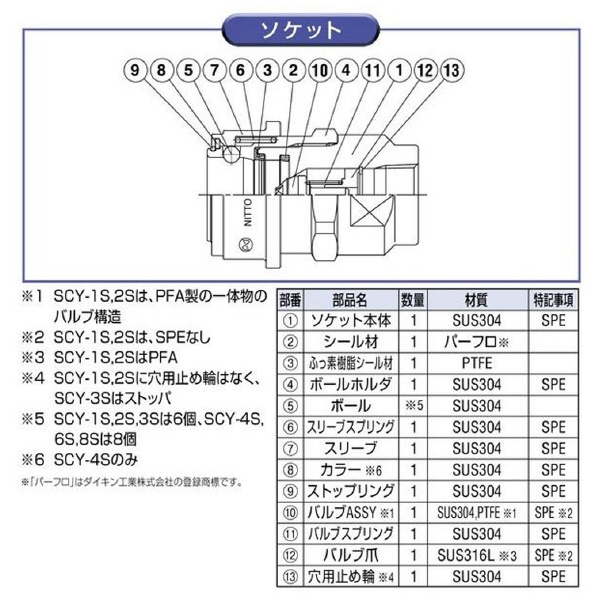

- 本体材質：ステンレス鋼(SUS304・電解研磨処理(SPE))
- 適用流体：高純度薬品、水、各種工業ガス、空気
- シール材質：パーフ口(ソケットパッキン)/ふっ素樹脂(PTFE)(バルブ)
- 推奨最大締付トルク(N・m)：60
- 推奨最大締付トルク(kgf・cm)：612
- 質量(g)：519
- 耐圧力(MPa｛kgf/cm2｝)：0.3｛3｝

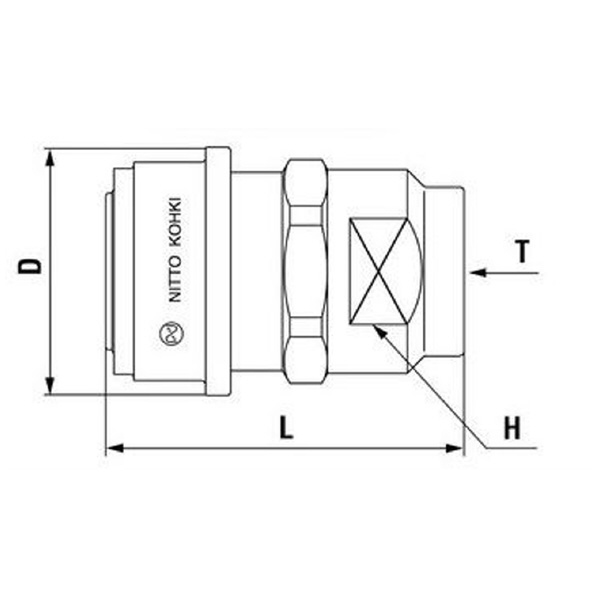

- H(mm)：二面35
- L(mm)：72
- T：Rc1/2
- ΦD(mm)：50
- 最小断面積(mm2)：71
- 備考：標準材質(ソケットパッキン)
- 表示記号：P(ソケットパッキン)
- 容器容量(L)：100～200用
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 互換性:同サイズのセミコンカプラSCS型のプラグと接続できます。
|
