| 商品説明 |
- 本体材質に四ふっ化エチレン樹脂(PTFE)を採用しているので、優れた耐薬品性を備えています。
- 独自の液だれ低減構造により薬液の無駄を減少
- ソケット・プラグとも自動開閉バルブを備えており、分離した際、配管内の流体は外部へ流出しません。
- 接液部からの金属イオンの溶出がなく、信頼性に優れる。
- ソケット・プラグの接続は押し込むだけのワンタッチ接続。
- タンクへの充てん作業を考慮し操作しやすいソケット形状。
- 各部品はすべて洗浄し、クリーンルーム内で組立て・検査および包装を行っています。
- プラグの接液部に段を設けたことで、分離時に液が容器に垂れるのを防ぎ拭き取りが容易。また、不意な落下などの際もシール部を保護。
- 誤接続防止のため、キーリング付き(受注生産品)も承ります。
- サイズのバリエーションが豊富で、ご希望の用途・流量に合わせて選定することができます。
- 互換性:同じサイズであれば取付形状にかかわらず接続できます。
- セミコンカプラSCAL型のプラグ(SCAL-6P、SCAL-6P-NPT)と接続できます。
|
| 商品スペック |
- 最高使用圧力(MPa｛kgf/cm2｝)：0.2｛2｝
- 使用温度範囲(℃)：+5～+50

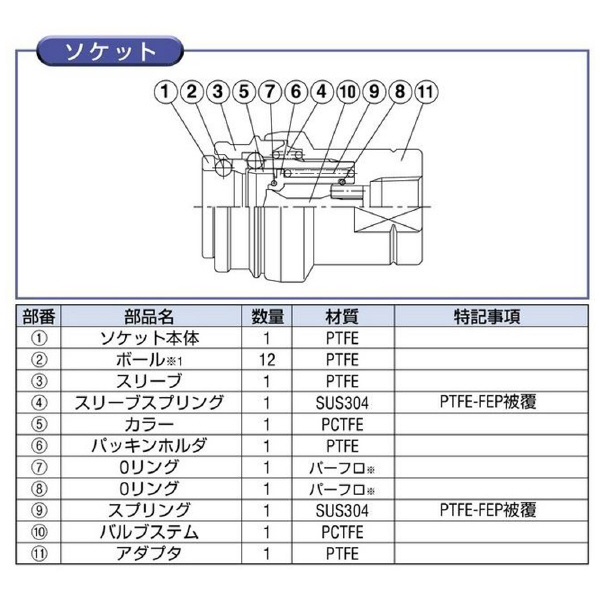

- シール材質：パーフロ(ソケットOリング)
- 取付形状・サイズ：3/4-14NPT(めねじ)
- 耐圧力(MPa{kgf/平方センチメートル})：0.3{3}
- シール材質 ソケットOリング表示記号：P
- 最小断面積(平方ミリメートル)：108
- 最大締付け(目安値)：1 3/4～2回転

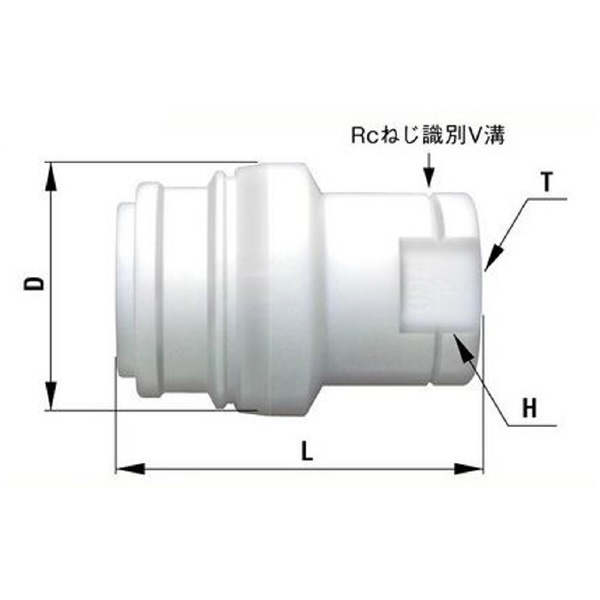

- 寸法D(mm)：φ65
- 寸法H(mm)：四面46
- 寸法L(mm)：(90)
- 寸法T めねじ(mm)：3/4-14NPT
- 離脱時の液だれ量(mL)：0.20
|
| 注意事項 |
- 液だれ量は計算値です。使用状況により異なります。
- 取付形状についてはRcねじ・NPTねじのめねじ形状があります。
- ソケットに四ふっ化エチレン樹脂(PTFE)製のべローズを使用しているため/ガスがごく微量透過します。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- パーフロはダイキン工業株式会社の登録商標です。
|
