日東工器（株）

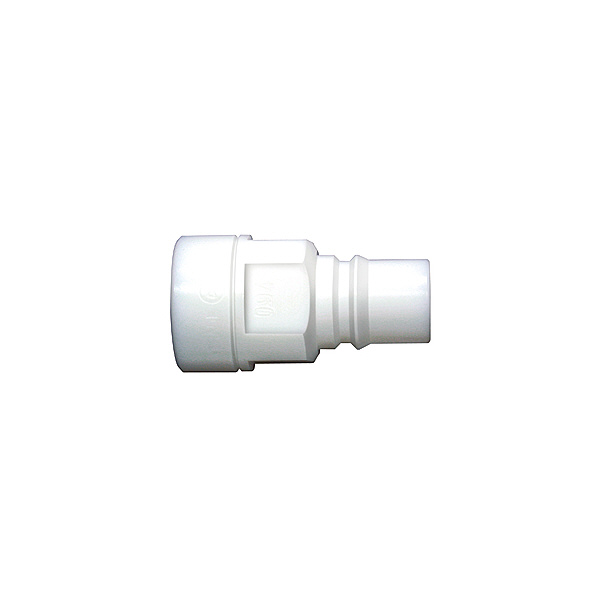

セミコンカプラ　ＳＣＡＬ－２Ｐ－ＮＰＴ　ＰＴＦＥ　ＰＦＡ

商品アイコンについて
  • 型番：SCAL-2P-NPT PTFE PFA
  • 発注コード：1OG47
  • メーカー商品コード：46937
  • JANコード：4992338469375
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※9/16 23:30 時点の情報です

用途 ―
商品説明
  • 本体材質に四ふっ化エチレン樹脂(PTFE)を採用しているので、優れた耐薬品性を備えています。
  • 独自の液だれ低減構造により薬液の無駄を減少
  • ソケット・プラグとも自動開閉バルブを備えており、分離した際、配管内の流体は外部へ流出しません。
  • 接液部からの金属イオンの溶出がなく、信頼性に優れる。
  • ソケット・プラグの接続は押し込むだけのワンタッチ接続。
  • タンクへの充てん作業を考慮し操作しやすいソケット形状。
  • 各部品はすべて洗浄し、クリーンルーム内で組立て・検査および包装を行っています。
  • プラグの接液部に段を設けたことで、分離時に液が容器に垂れるのを防ぎ拭き取りが容易。また、不意な落下などの際もシール部を保護。
  • 誤接続防止のため、キーリング付き(受注生産品)も承ります。
  • プラグにはキャップが標準装備されています。
  • 互換性:同じサイズであれば取付形状にかかわらず接続できます。
  • セミコンカプラSCAL型のソケット(SCAL-2S、SCAL-2S-NPT)と接続できます。
商品スペック
  • 最高使用圧力(MPa｛kgf/cm2｝)：0.2｛2｝
  • 使用温度範囲(℃)：+5～+50

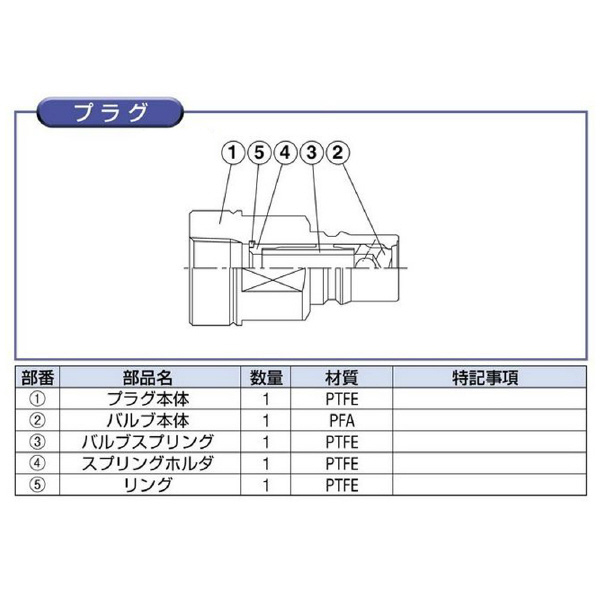

  • シール材質：ふっ素樹脂(バルブ)
  • 取付形状・サイズ：1/4-18NPT(めねじ)
  • 耐圧力(MPa{kgf/平方センチメートル})：0.3{3}
  • シール材質 バルブ表示記号：PFA
  • 最小断面積(平方ミリメートル)：24
  • 最大締付け(目安値)：1 3/4～2回転

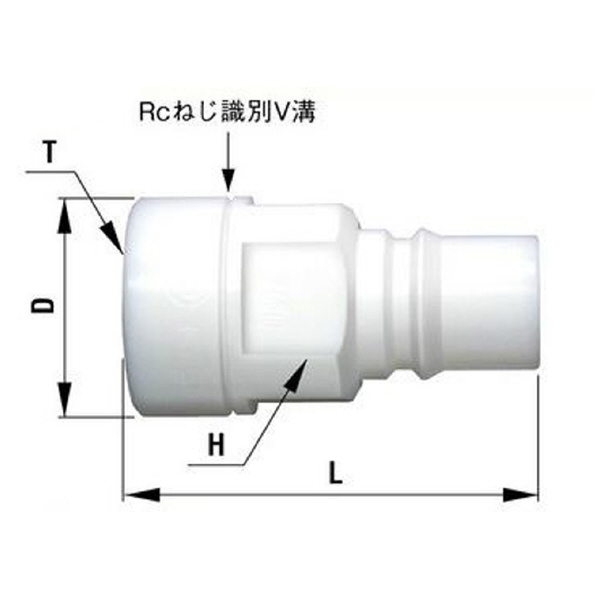

  • 寸法D(mm)：φ27.5
  • 寸法H(mm)：四面24
  • 寸法L(mm)：50
  • 寸法T めねじ(mm)：1/4-18NPT
  • 離脱時の液だれ量(mL)：0.07
注意事項
  • 液だれ量は計算値です。使用状況により異なります。
  • 取付形状についてはRcねじ・NPTねじのめねじ形状があります。
  • 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
内容品・付属品 ―
原産国 ―
特記事項 ―
