日東工器（株）

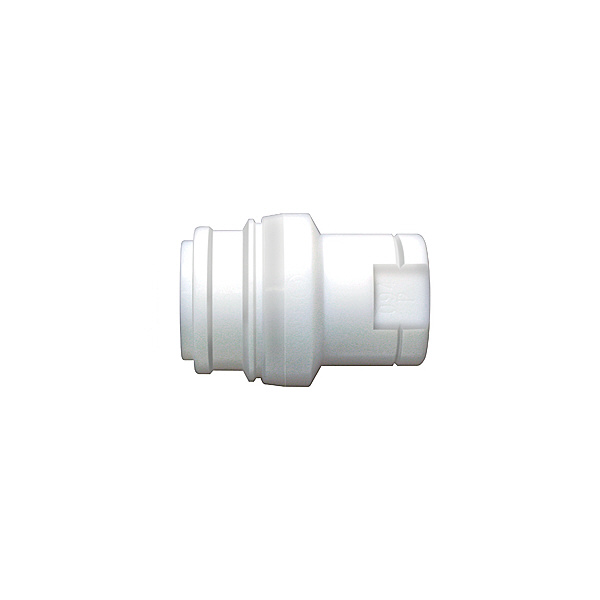

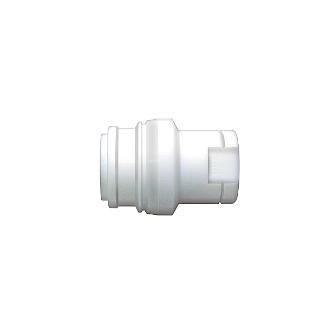

セミコンカプラ　ＳＣＡＬ－８Ｓ　ＰＴＦＥ　Ｐ

商品アイコンについて
  • 型番：SCAL-8S PTFE P
  • 発注コード：1OG46
  • メーカー商品コード：46934
  • JANコード：4992338469344
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※8/02 23:20 時点の情報です

用途 ―
商品説明
  • 本体材質に四ふっ化エチレン樹脂(PTFE)を採用しているので、優れた耐薬品性を備えています。
  • 独自の液だれ低減構造により薬液の無駄を減少
  • ソケット・プラグとも自動開閉バルブを備えており、分離した際、配管内の流体は外部へ流出しません。
  • 接液部からの金属イオンの溶出がなく、信頼性に優れる。
  • ソケット・プラグの接続は押し込むだけのワンタッチ接続。
  • タンクへの充てん作業を考慮し操作しやすいソケット形状。
  • 各部品はすべて洗浄し、クリーンルーム内で組立て・検査および包装を行っています。
  • プラグの接液部に段を設けたことで、分離時に液が容器に垂れるのを防ぎ拭き取りが容易。また、不意な落下などの際もシール部を保護。
  • 誤接続防止のため、キーリング付き(受注生産品)も承ります。
  • サイズのバリエーションが豊富で、ご希望の用途・流量に合わせて選定することができます。
  • 互換性:同じサイズであれば取付形状にかかわらず接続できます。
  • セミコンカプラSCAL型のプラグ(SCAL-8P、SCAL-8P-NPT)と接続できます。
商品スペック
  • 最高使用圧力(MPa｛kgf/cm2｝)：0.2｛2｝
  • 使用温度範囲(℃)：+5～+50

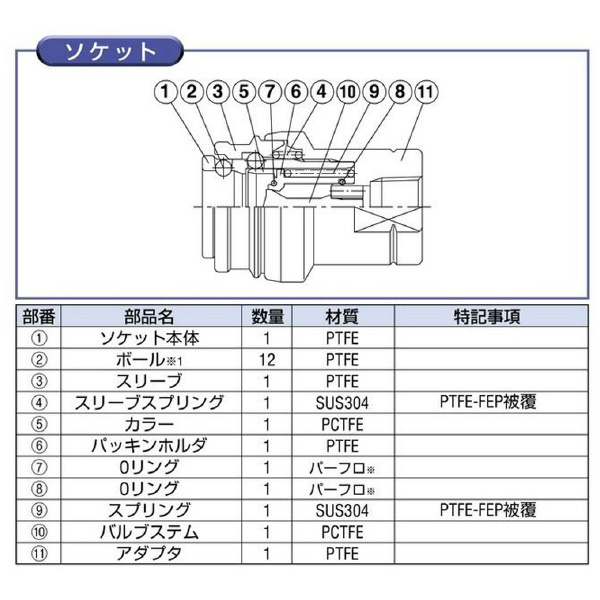

  • シール材質：パーフロ(ソケットOリング)
  • 取付形状・サイズ：Rc1(めねじ)
  • 耐圧力(MPa{kgf/平方センチメートル})：0.3{3}
  • シール材質 ソケットOリング表示記号：P
  • 最小断面積(平方ミリメートル)：234
  • 最大締付け(目安値)：1 3/4～2回転

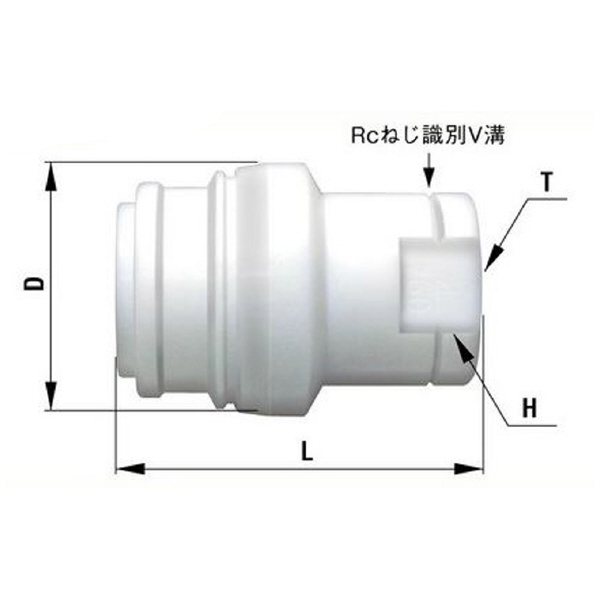

  • 寸法D(mm)：φ80
  • 寸法H(mm)：四面60
  • 寸法L(mm)：(109)
  • 寸法T めねじ(mm)：Rc1
  • 離脱時の液だれ量(mL)：0.59
注意事項
  • 液だれ量は計算値です。使用状況により異なります。
  • 取付形状についてはRcねじ・NPTねじのめねじ形状があります。
  • Rcねじタイプは、プラグ本体およびソケット本体にV溝を設けています。
  • ソケットに四ふっ化エチレン樹脂(PTFE)製のべローズを使用しているため/ガスがごく微量透過します。
  • 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
  • パーフロはダイキン工業株式会社の登録商標です。
内容品・付属品 ―
原産国 ―
特記事項 ―
