| 用途 |
●四ふっ化エチレン樹脂製半導体製造設備用。●おねじ取付用。 |
| 商品説明 |

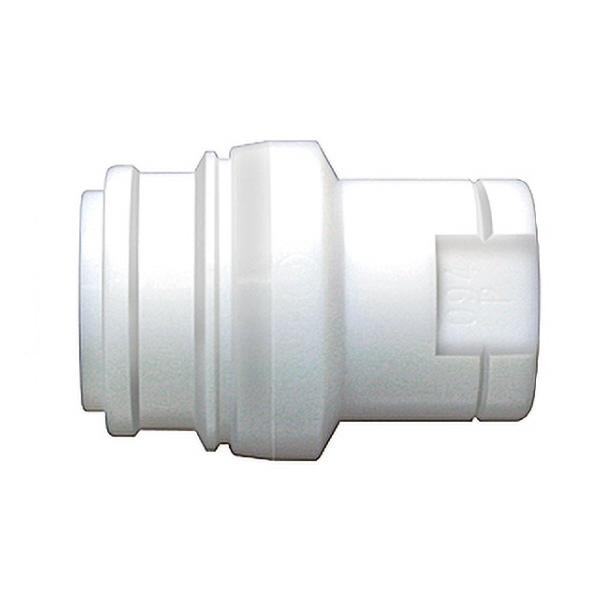

- 四ふっ化エチレン樹脂製半導体製造設備用。
- 本体材質に耐薬品性に優れた四ふっ化エチレン樹脂(PTFE)を採用。
- 独自の液だれ低減構造によって薬液の無駄を減少。
- ソケット・プラグともに自動開閉バルブを備えており、分離した際、配管内の流体は外部へ流出しません。
- 接液部に金属部品を使用していません。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- タンクへの充てん作業を考慮し操作しやすいソケット形状。
- 各部品はすべて洗浄し、クリーンルーム内で組立、検査および包装を行っています。
- プラグの接続部に段を設けたことで、分離時に液が容器に垂れるのを防ぎ、拭き取りが容易です。また、不意な落下などの際もシール部を保護します。
|
| 商品スペック |
- 商品タイプ：ソケット
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：0.2｛2｝
- 使用温度範囲(℃)：+5～+50(ソケットOリング)
- 本体材質：四ふっ化エチレン樹脂(PTFE)
- 適用流体：高純度薬品、水、各種工業ガス、空気
- シール材質：パーフ口(ソケットOリング)/ふっ素樹脂(PFA)(バルブ)
- 質量(g)：339
- 耐圧力(MPa｛kgf/cm2｝)：0.3｛3｝

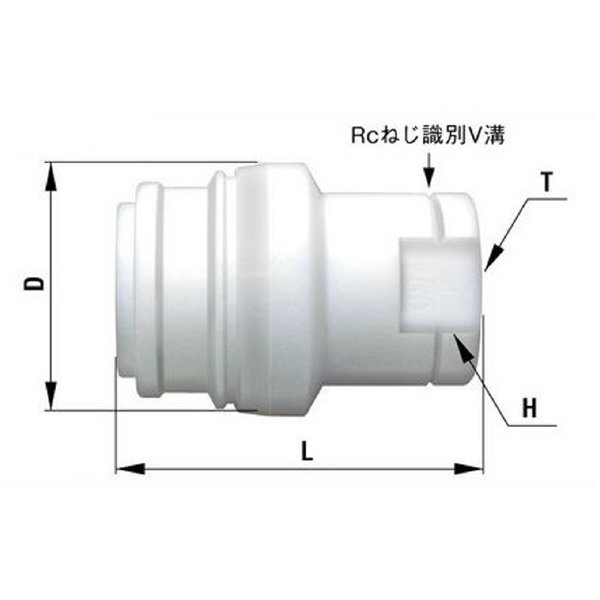

- H(mm)：二面46
- L(mm)：90
- T：Rc3/4
- ΦD(mm)：65
- 備考：標準材質(ソケットOリング)
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 締め過ぎはねじ部を破損し、漏れの原因となりますので注意してください。
- ソケットに四ふっ化エチレン樹脂(PTFE)製のベローズを使用しているため/ガスがごく微量透過します。
- 互換性:製品型式(SCAL-□S(P))の□に入る数字が同じであれば取付形状にかかわらず接続できます。
|
