| 用途 |
― |
| 商品説明 |

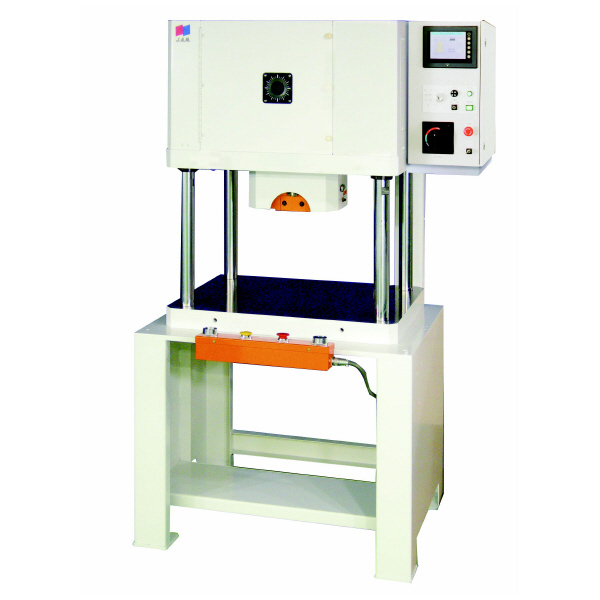

- ポストフレームタイプは構造上、剛性に優れており高精度な加工に偉力を発揮します。広い面積を持つボルスターは大型の金型にも充分対応し、フィーダー等の周辺機器の取付が容易で自動化ラインの一部としても利用できます。
- 両手操作スイッチは標準装備。
- 低騒音で省エネ精密部品に最適。
- 任意出力信号により、ラム(スライド)と周辺機器の同期ができます。
- このシリーズのプレスラムスライドはV型摺動ガイドにより高精度です。
- 多彩なラム作動条件をタッチパネルで設定できます。
- 加工物の性質、金型寸法に合わせラム停止位置、速度を表に示す範囲、任意に設定でき、最適な条件で加工が行えます。
- 偏心軸をもつクランクシャフトをサーボモータで回転させ、ラムを上下運動させるメカニカルプレスに類似した構造です。特徴として、スクリュー式と比較してストローク数(S.P.M)が多く、能力発生位置が下死点付近のため薄板の加工に適しています。
- 位置指定を選択した場合は、下死点設定位置までプレス能力でラムが下降します。
- 仮想上死点、仮想下死点を設定することにより、ストローク長さを変更することができます。ストローク長さMAX40mm、プレス能力発生位置は下死点0～約1.4mmの範囲(機種により異なります。)。仮想上死点から仮想下死点間で『停止位置』、『送り速度』、『停止時間』を最大3ポイント設定することができます。
- 一行程中で、『停止位置』『送り速度』『停止時間』の設定が最大5ポイント設定できます。区間(設定ポイント位置)ごとに速度変更したり、上昇時の圧抜きなど、様々な加工条件に対応できます。
- パラメーターの設定は全て、タッチパネルにて行いますので、簡単操作で設定することができます。
- パラメーター(プレスの動作設定値)をファイル保存することができます。登録してある金型の載せかえであれば、ファイルを呼出すことによりパラメーターの設定が不要になり段取り時間を大幅に削減することができます。
- 自動運転時の起動信号、ミスフィード、材料切れ、ポーズ、外部異常停止信号などプレス側へ入力できます。
- 上死点検出、下死点検出、自動運転出力、異常検出などプレス側より出力することができます。
- プレスのストローク範囲内で、任意の区間出力信号を出すことができます。周辺機器との連動タイミングなどにご使用できます。
- オプション:プレス台(PT1000G)。
|
| 商品スペック |
- 圧力能力(kN)：98
- ストローク長さ(mm)：40(MAX.)
- 電源(V)：三相AC200 50A 50/60Hz
- 商品仕様：クランク式/位置指定/ST長さ/プロファイル/タッチパネル/入力信号/出力信号
- 質量(kg)：1300(本体)
- 最大上型質量(kg)：35
- プレス台質量(kg)：195
- 操作方法：両手操作式・外部入力起動
- 行程種類：切、寸動、安全一行程、連続
- アジャスト量(mm)：25
- オープンハイト(mm)：300
- シャンク穴径(mm)：Φ32×60L
- ストローク数(SPM)：MAX100
- ダイハイト(mm)：260
- メモリー機能(パラメプレスの動作設定値)：10
- モータ出力(kW)：ACサーボモータ4.0
- 動作モード：通常モード・プロファイルモード・仮想モード
- 任意出力信号数：5
- 能力発生点(mm)：1.3
|
| 注意事項 |
- D種接地を行ってください。
- オープンハイト:ストロークアップ、アジャストアップの位置において、スライド下面からベット面(ボルスタ除く)までの距離。
- ダイハイト:ストロークダウン、スライドのアジャストアップの位置において、スライド下面からボルスタ上面までの距離。
- 操作方法:外部入力は、一行程動作になります。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
