| 用途 |
●ロータリー研削盤・円筒研削盤・内面研削盤などに取付けての研削作業及び旋盤に取付けての切削作業でのワーク吸着固定用永磁チャックです。 |
| 商品説明 |

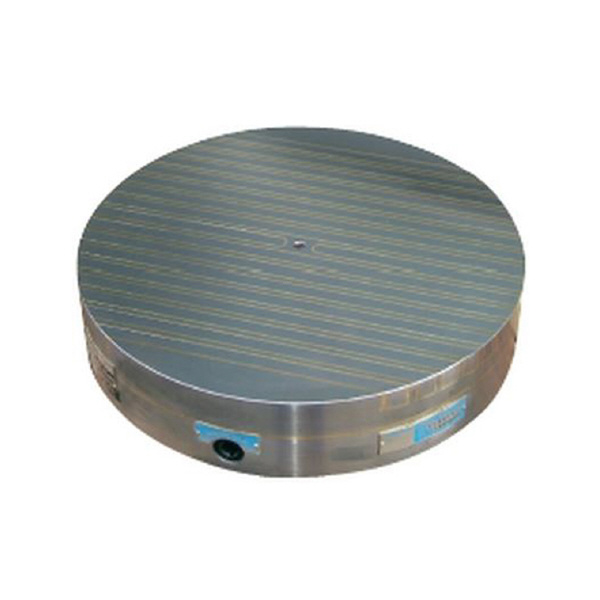

- 各種治具の取付けが容易なネジ穴付き丸形永磁チャックがラインアップ！

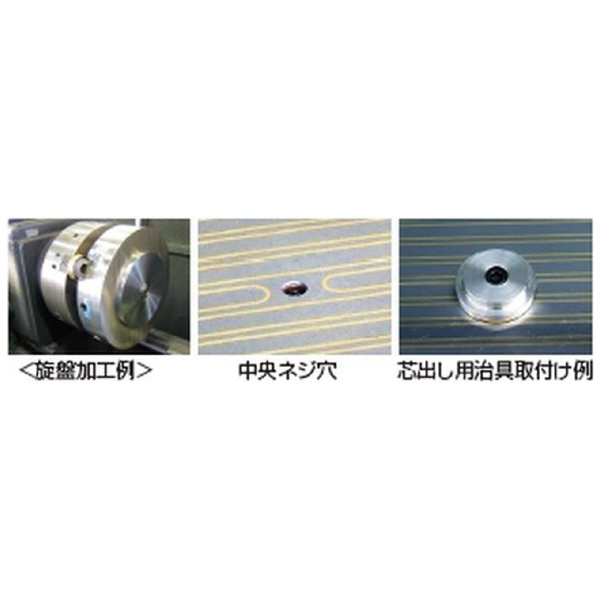

- 標準で吸着面中央にネジ穴が設けてあるため、ワーク芯出し用治具等の取付けが容易に行えます。
- 吸着面から9mmの追加工代があるため、治具に合わせた追加工も可能です。
- 電気を必要としない永磁式ですので、配線の心配がなく容易に取付けができます。また、省エネにも貢献します。
|
| 商品スペック |
- 種類：面板中央ネジ穴付丸形
- 呼び寸法(mm)：160
- 高さ(mm)：60
- 磁極間隔(mm)：15.2(1.5+9+1.5+3.2)
- 質量(kg)：8
- タイプ：標準形
- チャック作業面D1(mm)：160
- チャック作業面Le(mm)：118
- チャック取付部D2(mm)：125
- チャック取付部d2(mm)：M8
- チャック取付部Dp(mm)：140
- チャック取付部K(mm)：4
- ハンドル穴E 標準形(mm)：六角8

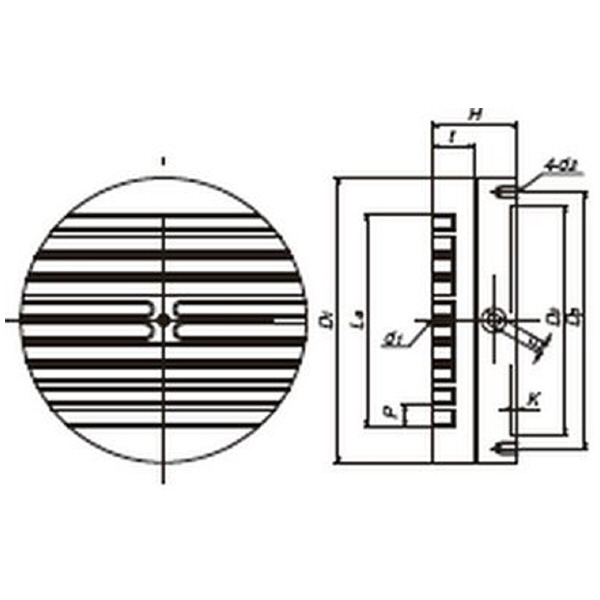

- 図：1
- 中央ネジ穴d1(mm)：M6ネジ深12
- 面板厚さt(mm)：29
|
| 注意事項 |
|
| 内容品・付属品 |
●六角棒スパナ |
