ダイキン工業（株） チェック弁付圧力制御弁 JQC-G チェック弁付圧力制御弁 JQC-G03-2E-12-W
ダイキン工業（株） チェック弁付圧力制御弁 JQC-G チェック弁付圧力制御弁 JQC-G03-2E-12-W
ダイキン工業（株）

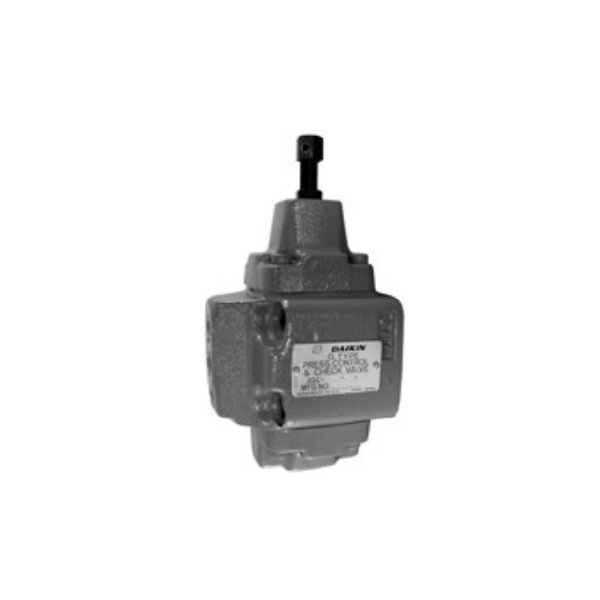

チェック弁付圧力制御弁　ＪＱＣ－Ｇ０３－２Ｅ－１２－Ｗ

商品アイコンについて
  • 型番：JQC-G03-2E-12-W
  • 発注コード：16M85
  • メーカー商品コード：JQC-G03-2E-12-W
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • 内部または外部のパイロット、ドレンの組合せにより、シーケンス弁、アンロード弁、カウンタバランス弁、リリーフ弁として使用できる直動形の圧力制御弁です。
商品スペック
  • 種類：JQ形圧力制御弁
  • 接続方法：ガスケット取付形
  • 呼び径：3/8
  • 適合流体：石油系作動油、水・グリコール系作動油
  • オプション：ダブルパイロット形(内部・外部パイロット形)
  • チェック弁：有
  • デザイン番号：12
  • 圧力調整範囲(MPa｛kgf/cm2｝)：3.5～14｛35～140｝

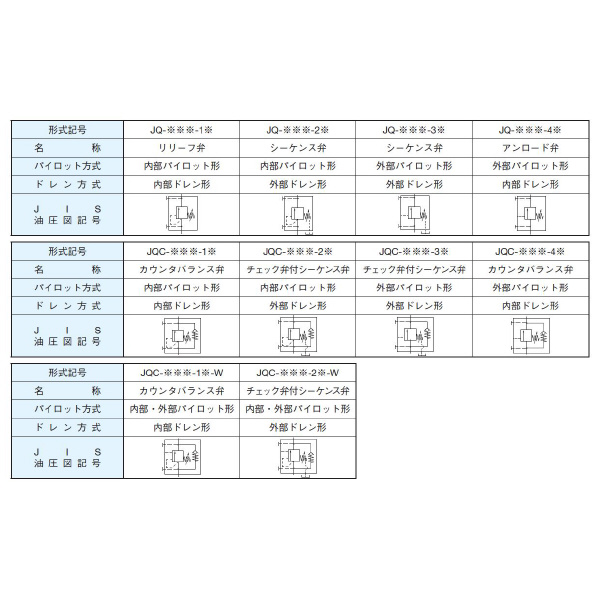

  • 機能記号：【2】　JIS油圧図記号参照
注意事項
  • 圧力調整範囲は、クラッキング圧力で表示しています。
  • 機能記号1、4形(内部ドレン形)の2次側圧力ポートは、直接タンクへ接続してください。
  • 機能記号2、3形(外部ドレン形)のドレンポートは、直接タンクへ接続してください。
  • 圧力調整範囲E形の場合は、機能記号1形(内部パイロット形/内部ドレン形)へ組み替えないようにしてください。チャタリングが発生する可能性があります。
  • この弁を2個以上使用して、順次作動させる場合は、設定圧力の差を1MPa｛10kgf/cm2｝以上にしてください。
内容品・付属品 ●六角穴付ボルト(M10×75)×4
原産国 ―
特記事項 ―
